کان کنی اور بلک میٹریل ہینڈلنگ سسٹمز کے لیے معروف کنویئر آئیڈلر فریم بنانے والا

گرت آئیڈلر فریم

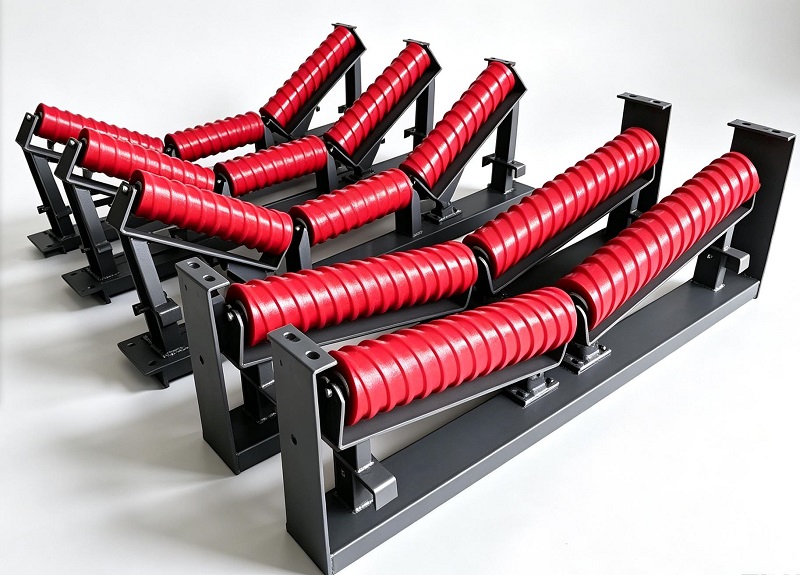

گرت آئیڈلر فریم بنیادی طور پر بیلٹ کنویرز کے لے جانے والے حصے پر نصب کیا جاتا ہے۔ تھری رولر ڈھانچہ گرت کی شکل بناتا ہے جو بلک مواد کو سپورٹ کرتا ہے اور پہنچانے کی صلاحیت کو بڑھاتا ہے۔ معیاری گرت کے زاویوں میں 20°، 30°، 35° اور 45° شامل ہیں۔

اس قسم کو عام طور پر کوئلے کی کانوں، مجموعی پلانٹس، سیمنٹ فیکٹریوں اور بلک میٹریل ٹرانسپورٹیشن سسٹم میں استعمال کیا جاتا ہے جہاں مسلسل مادی مدد کی ضرورت ہوتی ہے۔

آئیڈلر فریم واپس کریں۔

مادی خارج ہونے کے بعد خالی بیلٹ کو سہارا دینے کے لیے کنویئر سسٹم کے ریٹرن سائیڈ پر ریٹرن آئیڈلر فریم نصب کیا جاتا ہے۔ اس کا سادہ ڈھانچہ کافی سختی فراہم کرتا ہے جبکہ آسان رولر کی تبدیلی اور معمول کے معائنہ کی اجازت دیتا ہے۔

چونکہ واپسی والے حصے لے جانے والے حصوں کے مقابلے میں کم بوجھ اٹھاتے ہیں، اس لیے عام طور پر کنویئر ڈھانچے کے مجموعی وزن کو کم کرنے کے لیے ہلکے وزن کے ڈیزائن کا انتخاب کیا جاتا ہے۔

سیلف الائننگ آئیڈلر فریم

سیلف الائننگ آئیڈلر فریم کو آپریشن کے دوران بیلٹ کے انحراف کو درست کرنے کے لیے ڈیزائن کیا گیا ہے۔ جب بیلٹ موومنٹ سینٹر لائن سے ہٹ جاتی ہے، تو گھومنے والا سپورٹ میکانزم ایک گائیڈنگ فورس بناتا ہے تاکہ بیلٹ کی عام ٹریکنگ کو بحال کر سکے۔

یہ لمبی دوری کے کنویئرز، ٹرانسفر پوائنٹس اور ایپلی کیشنز کے لیے موزوں ہے جہاں بیلٹ گھومنا اکثر ہو سکتا ہے۔

امپیکٹ آئیڈلر فریم

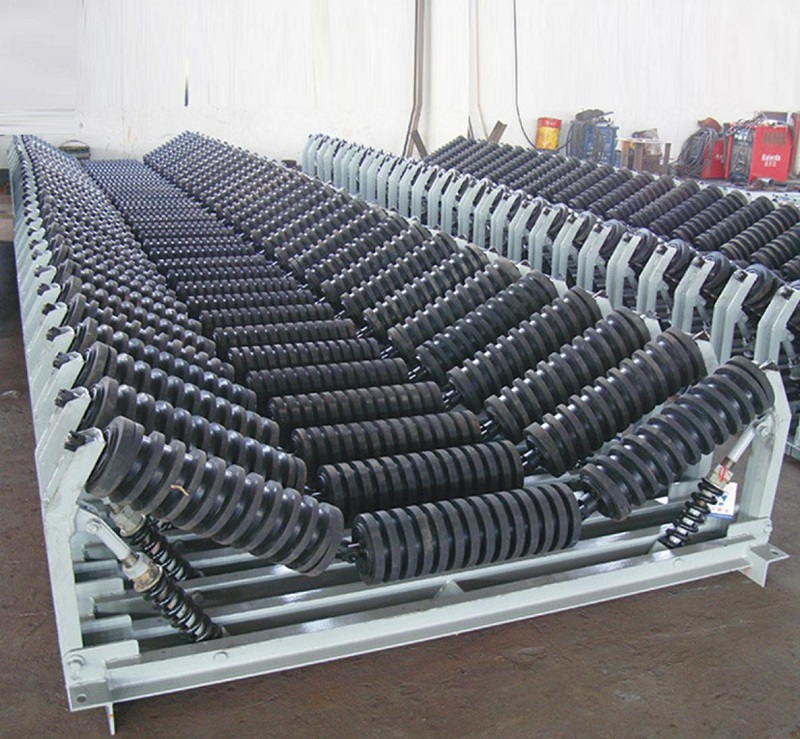

امپیکٹ آئیڈلر فریم مضبوط مادی اثرات سے دوچار علاقوں کے لیے مضبوط اسٹیل کی تعمیر کو اپناتا ہے۔ یہ عام طور پر فیڈنگ پوائنٹس پر نصب ہوتا ہے جہاں بڑے سائز کا ایسک، کوئلہ یا ایگریگیٹس کنویئر بیلٹ پر گرتے ہیں۔

مضبوط ڈھانچہ امپیکٹ رولرس کے ساتھ مل کر لوڈنگ جھٹکا جذب کرتا ہے اور ہیوی ڈیوٹی حالات میں اخترتی کے خطرات کو کم کرتا ہے۔

معطل H-Type فریم

معطل H-type idler فریم روایتی فاؤنڈیشن کی ضرورت کے بغیر ہینگ انسٹالیشن کا طریقہ استعمال کرتا ہے۔ اس کا ماڈیولر ڈیزائن محدود جگہوں پر آسانی سے ایڈجسٹمنٹ اور انسٹالیشن کی اجازت دیتا ہے۔

یہ عام طور پر زیر زمین کان کنی کی سرنگوں، موبائل کنویئرز اور پروجیکٹس میں استعمال ہوتا ہے جہاں تنصیب کی لچک اہم ہوتی ہے۔

جستی آئیڈلر فریم

آؤٹ ڈور یا سنکنرن کام کرنے والے ماحول کے لیے، YUFENG ہاٹ ڈِپ گیلوانائزڈ آئیڈلر فریم فراہم کرتا ہے۔ جستی سطح زنگ کے خلاف مزاحمت کو بہتر بناتی ہے اور ساحلی بندرگاہوں، کیمیکل پلانٹس اور کھلی ہوا کے سٹاک یارڈز میں سروس لائف کو بڑھانے میں مدد کرتی ہے۔

انسٹالیشن اور کمیشننگ گائیڈ

فکسڈ فریم کی تنصیب

گرت اور واپسی کے آئیڈلر فریموں کے لیے، فریم کو کنویئر بیم پر انسٹال کریں اور تمام اعلی طاقت والے بولٹس کو سخت کریں۔ ایک ہی کنویئر سیکشن پر نصب فریم متوازی رہیں اور کنویئر سینٹر لائن کے ساتھ منسلک ہوں۔

فریم کو ٹھیک کرنے کے بعد، آئیڈلرز انسٹال کریں اور چیک کریں کہ آیا رولر غیر معمولی مزاحمت کے بغیر آسانی سے گھوم رہے ہیں۔

سیلف الائننگ فریم کی تنصیب

کنویئر ڈیزائن کی ضروریات کے مطابق خود سیدھ میں آنے والے فریموں کو مناسب وقفوں پر نصب کیا جانا چاہیے۔ گھومنے کا طریقہ کار لچکدار رہنا چاہیے اور تنصیب کے دوران اسے بند نہیں کیا جانا چاہیے۔

کمیشن کرنے کے بعد، بیلٹ سے باخبر رہنے کی کارکردگی کا مشاہدہ کریں اور تصدیق کریں کہ خود کو درست کرنے کا فنکشن ٹھیک سے کام کرتا ہے۔

امپیکٹ فریم کی تنصیب

امپیکٹ آئیڈلر فریموں کو میٹریل فیڈنگ پوائنٹس پر نصب کیا جانا چاہیے جہاں گرنے والے مواد سے مضبوط اثر قوت پیدا ہوتی ہے۔ اصل لوڈنگ کے حالات کے مطابق مضبوط فکسنگ کے طریقوں کی ضرورت ہو سکتی ہے۔

آپریشن سے پہلے، معائنہ کریں کہ آیا فریم سیدھا رہتا ہے اور اخترتی سے پاک ہے۔

معمول کا معائنہ

باقاعدگی سے معائنہ میں ویلڈنگ سیون، بولٹ، سطح کوٹنگ کی حالت اور ممکنہ خرابی کی جانچ شامل ہونی چاہیے۔ ڈھیلے بولٹ کو فوری طور پر سخت کیا جانا چاہیے، جبکہ خراب شدہ فریموں کو وقت پر مرمت یا تبدیل کیا جانا چاہیے۔

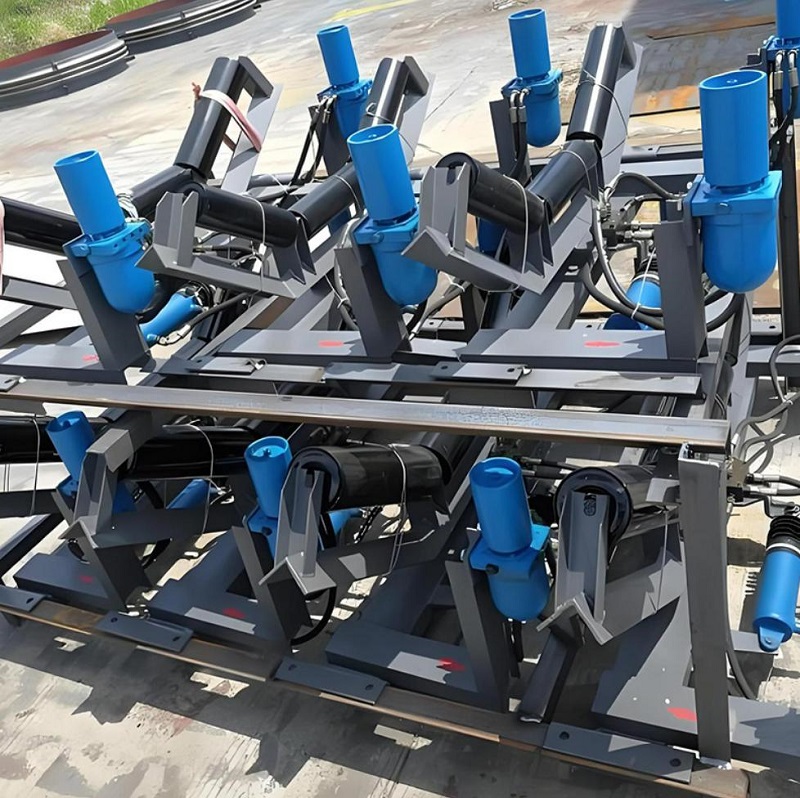

کنویئر رولر مصنوعات

معاون مصنوعات میں گرت آئیڈلرز، ریٹرن آئیڈلرز، امپیکٹ آئیڈلرز، اسپائرل سیلف کلیننگ آئیڈلرز، ربڑ ڈسک ریٹرن آئیڈلرز اور سیلف الائننگ آئیڈلرز شامل ہیں۔

کنویئر لوازمات

YUFENG کنویئر کی کارکردگی کو بہتر بنانے کے لیے کنویئر امپیکٹ بیڈز، بیلٹ کلینر، اسکرٹ ربڑ، لباس مزاحم ربڑ کی چادریں اور دیگر لوازمات فراہم کرتا ہے۔

کنویئر بیلٹ کے حل مکمل کریں۔

دستیاب کنویئر بیلٹس میں EP فیبرک کنویئر بیلٹ، سٹیل کی ہڈی کنویئر بیلٹس، مائن PVC/PVG ٹھوس بنے ہوئے بیلٹس اور شیوران کلیٹیڈ بیلٹس شامل ہیں۔

سٹیل مواد

مین فریم معیاری ایپلی کیشنز کے لیے Q235B کاربن اسٹیل اور ہیوی ڈیوٹی کنویئر پروجیکٹس کے لیے Q355B ہائی سٹرینتھ لو الائے اسٹیل استعمال کرتے ہیں جن میں زیادہ بوجھ کی گنجائش کی ضرورت ہوتی ہے۔

سطح کا علاج

دستیاب سطح کے علاج میں الیکٹرو سٹیٹک ایپوکسی سپرے پینٹنگ اور ہاٹ ڈِپ گیلوانائزنگ شامل ہیں۔ صارفین آپریٹنگ ماحول کے مطابق مناسب تحفظ کا انتخاب کرسکتے ہیں۔

فاسٹینرز اور ویلڈنگ کا مواد

قابل اعتماد اسمبلی کے لیے اعلیٰ طاقت والے گریڈ 8.8 بولٹ، اسپرنگ واشر اور اینٹی لوز نٹس استعمال کیے جاتے ہیں۔ ساختی طاقت کو یقینی بنانے کے لیے ویلڈنگ کا مواد بیس میٹل کی ضروریات کے مطابق منتخب کیا جاتا ہے۔

معیارات اور سرٹیفیکیشنز

اکثر پوچھے گئے سوالات

میں صحیح idler فریم کی قسم کا انتخاب کیسے کروں؟

انتخاب کنویئر سیکشن، مواد کا بوجھ، اثر کی سطح اور کام کرنے والے ماحول پر منحصر ہے۔ گرت کے فریم حصوں کو لے جانے کے لیے استعمال کیے جاتے ہیں، واپسی کے فریم خالی بیلٹ کو سہارا دیتے ہیں، اور امپیکٹ فریموں کو لوڈنگ ایریاز کے لیے تجویز کیا جاتا ہے۔

کیا YUFENG ڈرائنگ کے مطابق آئیڈلر فریموں کو اپنی مرضی کے مطابق بنا سکتا ہے؟

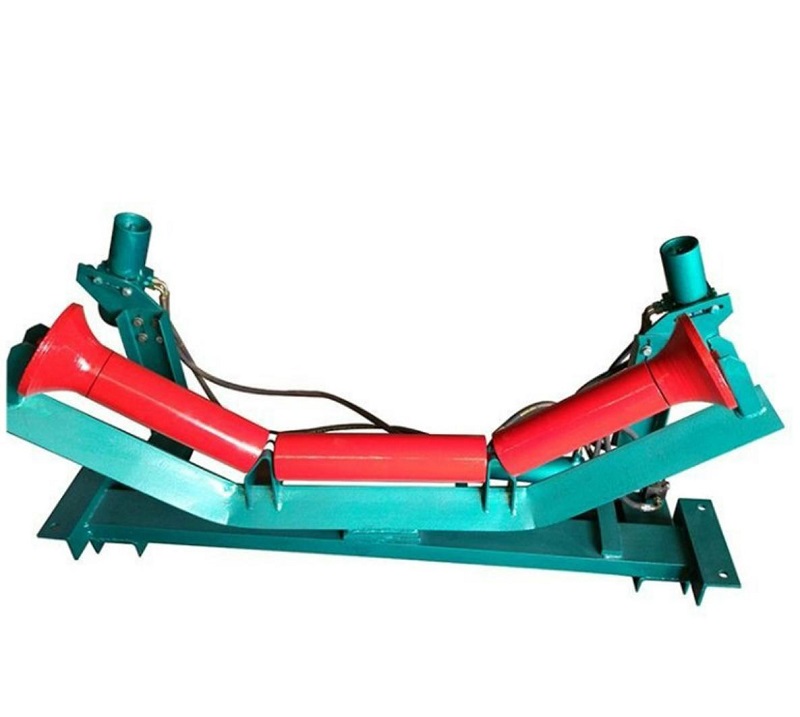

جی ہاں YUFENG کسٹمر ڈرائنگ اور کنویئر کی ضروریات کے مطابق فریم کے طول و عرض، بڑھتے ہوئے سوراخ، تنصیب کے طریقوں اور سطح کے علاج کو اپنی مرضی کے مطابق بنا سکتا ہے۔

YUFENG idler فریموں کے لیے کون سا مواد استعمال کیا جاتا ہے؟

معیاری فریم Q235 کاربن اسٹیل کا استعمال کرتے ہیں، جبکہ Q355 اعلی طاقت والا اسٹیل ہیوی ڈیوٹی ایپلی کیشنز کے لیے دستیاب ہے۔ سطح کے تحفظ میں سپرے پینٹنگ یا ہاٹ ڈِپ گالوانائزنگ شامل ہو سکتی ہے۔

کیا YUFENG فریم CEMA کنویئر سسٹم کے ساتھ مطابقت رکھتے ہیں؟

جی ہاں YUFENG TD75، DT II(A)، CEMA اور بین الاقوامی ایپلی کیشنز کے لیے متعلقہ کنویئر سسٹم کی ضروریات کے مطابق آئیڈلر فریم ڈیزائن کرتا ہے۔

YUFENG کون سے سرٹیفکیٹ فراہم کر سکتا ہے؟

YUFENG پروجیکٹ کی ضروریات کے مطابق ISO9001:2015، CE، SGS معائنہ رپورٹس اور متعلقہ تکنیکی دستاویزات فراہم کر سکتا ہے۔ مصنوعات بھی CEMA معیارات کے حوالے سے تیار کی جاتی ہیں اور MSHA اور TUV سے متعلقہ پروجیکٹ کی ضروریات کو پورا کر سکتی ہیں۔
