کان کنی اور بلک میٹریل ہینڈلنگ سسٹمز کے لیے کنویئر پللی مینوفیکچرر

یوفینگ کنویئر پللیکنویئر ڈرم کے نام سے بھی جانا جاتا ہے، بیلٹ کنویئر سسٹم میں استعمال ہونے والا مرکزی پاور ٹرانسمیشن اور بیلٹ ڈائریکشن جزو ہے۔ اسے سٹیل کے خول، مین شافٹ، اینڈ ڈسکس، حب، بیئرنگ اسمبلی، اور اختیاری پیچھے رہنے والی پرت سے جمع کیا جاتا ہے۔ کنویئر فنکشن، بیلٹ ٹینشن، میٹریل کنڈیشن، اور بیلٹ لپیٹنے کے مطلوبہ زاویہ کے مطابق پللی کے مختلف ڈھانچے کا انتخاب کیا جاتا ہے۔

یوفینگ کان کنی، سیمنٹ، پورٹس، پاور پلانٹس، مجموعی پروسیسنگ اور دیگر بلک میٹریل پہنچانے والی ایپلی کیشنز کے لیے ڈرائیو، ٹیل، بینڈ، اسنب، ونگ سیلف کلیننگ، ٹیک اپ، سیرامک لیگڈ، ربڑ لگڈ اور جستی کنویئر پلیاں فراہم کرتا ہے۔ معیاری پللی کا قطر Φ200 سے Φ2000 ملی میٹر تک ہوتا ہے، بیلٹ کی چوڑائی 500–2600 ملی میٹر اور شافٹ، پیچھے رہ جانے والی اور ساختی جہتیں کسٹمر کی ڈرائنگ کے مطابق مرضی کے مطابق ہوتی ہیں۔

سسٹم فنکشن کے لحاظ سے اقسام

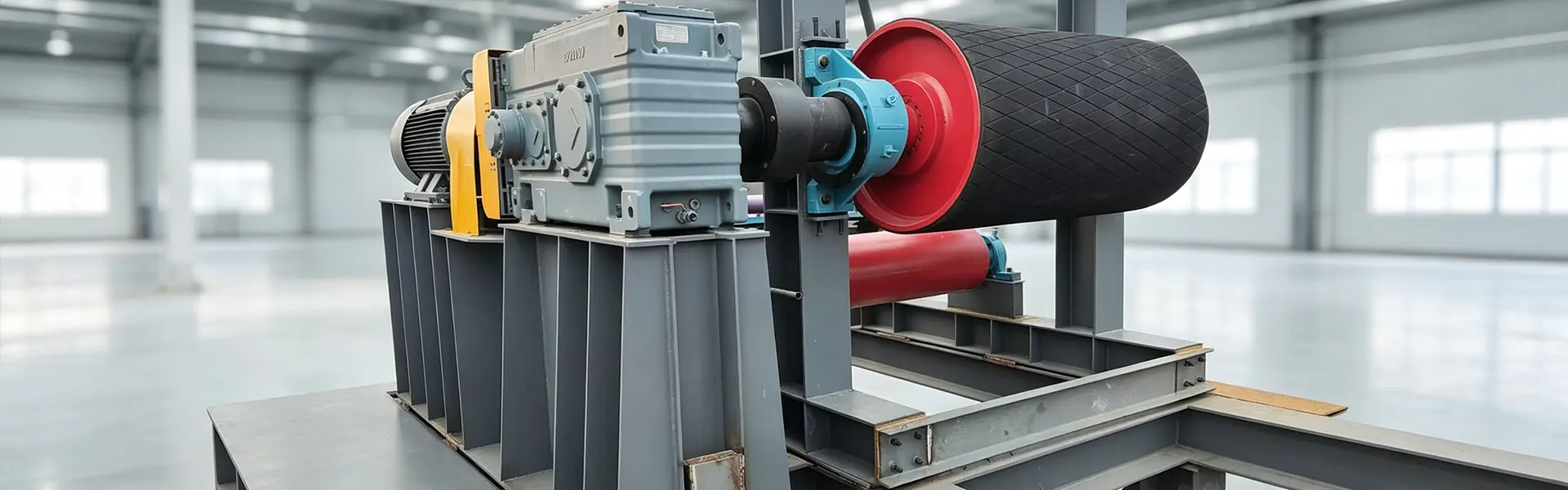

ڈرائیو ہیڈ پللی

ڈرائیو پللی موٹر ٹارک کو کنویئر بیلٹ میں منتقل کرتی ہے اور عام طور پر کنویئر کے سرے پر نصب ہوتی ہے۔ گھرنی اور بیلٹ کے درمیان رابطے کی رگڑ کو بڑھانے کے لیے ربڑ یا سیرامک لیگنگ شامل کی جا سکتی ہے، جو خاص طور پر ہائی ٹینشن اور ہیوی لوڈ کنویئر سسٹم کے لیے اہم ہے۔

ٹیل پللی

ٹیل پللی کنویئر کے مخالف سرے پر نصب ہوتی ہے اور بیلٹ کے واپسی والے حصے میں داخل ہوتے ہی بیلٹ کی سمت بدل جاتی ہے۔ اسے نسبتاً خشک مواد کے لیے ایک ہموار خول یا ایپلی کیشنز کے لیے ونگ سیلف کلیننگ ڈھانچے کے ساتھ فراہم کیا جا سکتا ہے جہاں گھرنی کے ارد گرد مواد کا جمع ہونا تشویشناک ہے۔

موڑنا یا اسنب پللی

بینڈ اور اسنب پلیاں معاون ڈرم ہیں جو بیلٹ کا راستہ تبدیل کرنے اور ڈرائیو پللی کے گرد بیلٹ لپیٹنے والے زاویے کو بڑھانے کے لیے استعمال ہوتے ہیں۔ وہ ہائی ٹینشن کنویئنگ سسٹم میں پاور ٹرانسفر کو بہتر بنانے اور بیلٹ سلپ کو کم کرنے میں مدد کر سکتے ہیں۔

ونگ خود صفائی گھرنی

ونگ پللی ایک کھلی بازو کی ساخت کا استعمال کرتی ہے جو چپچپا کیری بیک مواد کو پنکھوں کے درمیان خالی جگہوں سے گزرنے کی اجازت دیتی ہے۔ یہ گیلی ریت، مٹی اور دیگر مواد کے لیے موزوں ہے جو روایتی ٹھوس شیل پللیوں کے گرد جمع ہو سکتے ہیں۔

ٹیک اپ پللی

ٹیک اپ پللی بیلٹ کی لمبائی کی تلافی اور مطلوبہ آپریٹنگ تناؤ کو برقرار رکھنے کے لیے تناؤ کے انتظام کے ساتھ استعمال کیا جاتا ہے۔ یہ لمبے کنویرز کے لیے موزوں ہے جہاں آپریشن کے دوران بیلٹ کی تناؤ کی تبدیلیوں کو کنٹرول کرنا ضروری ہے۔

گھرنی کی قسم	بنیادی فنکشن	قابل اطلاق کام کرنے کی حالت
ڈرائیو ہیڈ پللی	پاور ٹرانسمیشن اور اینٹی پرچی بیلٹ مشغولیت	لمبی دوری کی ہیوی ڈیوٹی کان کنی اور پورٹ کنویرز
ٹیل پللی	بیلٹ سمت میں تبدیلی اور دم کے آخر میں سپورٹ	کنویئر فیڈنگ اور ریٹرن اینڈ سیکشنز
جھکنا / اسنب پللی	ڈرائیو گھرنی کے ارد گرد بیلٹ لپیٹ کے زاویہ کو بڑھاتا ہے۔	ہائی ٹینشن اور پیچیدہ کنویئر لے آؤٹ
ونگ خود صفائی گھرنی	چپچپا کیری بیک مواد کو فرار ہونے دیتا ہے۔	گیلی ریت، مٹی اور چپچپا بلک مواد
ٹیک اپ پللی	بیلٹ کے تناؤ کو برقرار رکھتا ہے اور لمبا ہونے کی تلافی کرتا ہے۔	تناؤ کے نظام کے ساتھ لمبی دوری کے کنویرز

ڈھانچے اور سطح کی تشکیلات

ربڑ لگڈ ڈرائیو پللی

ربڑ سے لگا ہوا ڈرائیو پللی ڈرم کی سطح پر وولکنائزڈ ربڑ کی تہہ استعمال کرتی ہے تاکہ گھرنی اور کنویئر بیلٹ کے درمیان رگڑ کو بہتر بنایا جا سکے۔ ڈائمنڈ یا شیوران لیگنگ پیٹرن کو نکاسی، کرشن اور آپریٹنگ حالات کے مطابق منتخب کیا جا سکتا ہے۔

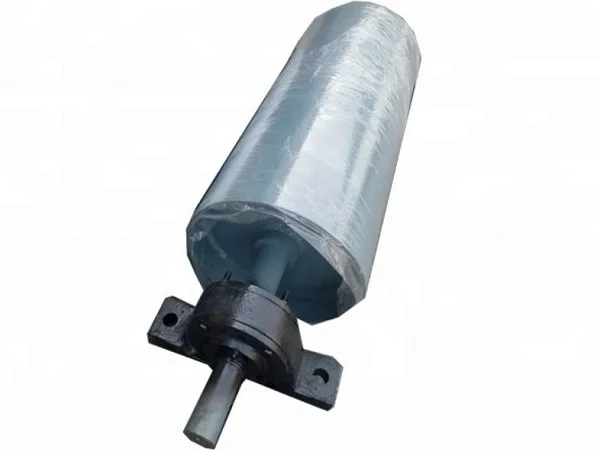

ہموار دم گھرنی

ہموار پللی بغیر کسی پیچھے والی پرت کے سادہ سٹیل کے خول کا استعمال کرتی ہے اور ان ایپلی کیشنز کے لیے موزوں ہے جہاں اضافی ڈرائیو کرشن کی ضرورت نہیں ہے۔ اسے روایتی ٹیل اینڈ اور بیلٹ ریٹرن پوزیشنز کے لیے استعمال کیا جا سکتا ہے۔

سیرامک لیگڈ ہیوی ڈیوٹی پللی

سرامک لیگنگ سطح کی رگڑ اور لباس مزاحمت کو بڑھانے کے لیے ایمبیڈڈ لباس مزاحم سیرامک بلاکس کا استعمال کرتی ہے۔ اسے نمی یا کھرچنے والی آپریٹنگ حالات سے دوچار ہائی ٹینشن ایپلی کیشنز کے لیے منتخب کیا جا سکتا ہے۔

جستی مخالف سنکنرن گھرنی

مکمل گھرنی سنکنرن مزاحمت کو بہتر بنانے کے لیے گرم ڈِپ جستی سطح کا علاج حاصل کرتی ہے۔ یہ ترتیب بیرونی اسٹاک یارڈز، ساحلی ماحول اور مرطوب ہوا یا نمک کے اسپرے کے سامنے آنے والے پہنچانے کے نظام کے لیے موزوں ہے۔

ونگ خود صفائی گھرنی

کھلی ونگ کنفیگریشن گھرنی کی سطح کے ارد گرد پھنسے ہوئے مواد کی مقدار کو کم کرتی ہے جس سے کیری بیک مواد کو پنکھوں کے درمیان خالی جگہوں سے خارج ہونے کی اجازت دیتا ہے۔

وضاحتیں

گھرنی قطر

یوفینگ معیاری ڈرم قطر فراہم کرتا ہے۔Φ200, Φ320, Φ400, Φ500, Φ630, Φ800, Φ1000, Φ1250, Φ1600 اور Φ2000 ملی میٹر. آخری گھرنی کا قطر بیلٹ کی تعمیر، بیلٹ کے تناؤ، گھرنی کی پوزیشن اور کنویئر ڈیزائن کے مطابق منتخب کیا جانا چاہیے۔

مماثل کنویئر بیلٹ چوڑائی

گھرنی کی حد کو کنویئر بیلٹ کی چوڑائی کے ساتھ تقریباً سے ملایا جا سکتا ہے۔500-2600 ملی میٹر. شافٹ کی لمبائی، شیل کی چوڑائی اور حب کے طول و عرض کو کنویئر فریم اور بیلٹ کے انتظام کے مطابق ایڈجسٹ کیا جا سکتا ہے۔

شافٹ کنفیگریشن

مین شافٹ کو زیادہ سے زیادہ بیلٹ کے تناؤ، گھرنی کے قطر، بیئرنگ کے انتظام اور کنویئر لوڈ کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ کنویئر ڈیزائن یا کسٹمر انجینئرنگ ڈرائنگ کے ذریعے شافٹ کے طول و عرض کی تصدیق کی جانی چاہئے۔

پیچھے رہ جانے والی موٹائی اور مواد

ربڑ، سیرامک اور دیگر لیگنگ کنفیگریشنز کو مطلوبہ رگڑ، لباس مزاحمت، نکاسی آب اور آپریٹنگ ماحول کے مطابق منتخب کیا جا سکتا ہے۔

بیئرنگ ہاؤسنگ

کاسٹ آئرن یا سٹیل پلیٹ سے بنی سپلٹ بیئرنگ ہاؤسنگز کو انسٹالیشن کی ضروریات کے مطابق ترتیب دیا جا سکتا ہے۔ سگ ماہی کے ڈھانچے کو بیئرنگ اسمبلی میں دھول اور نمی کے داخلے کو کم کرنے کے لیے ڈیزائن کیا گیا ہے۔

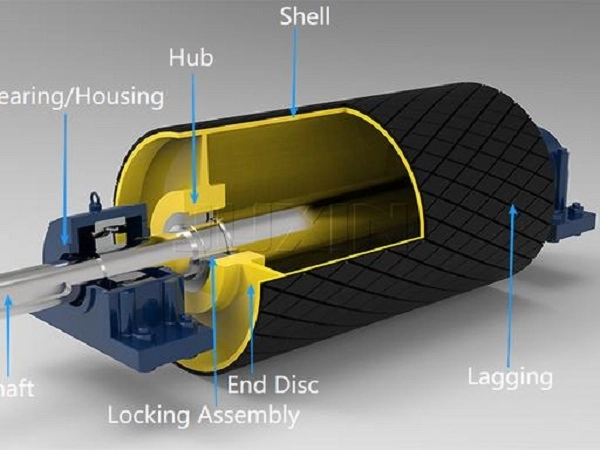

ڈیزائن اور مینوفیکچرنگ

پللی شیل

اسٹینڈرڈ شیل میں Q235B یا Q345 موٹی سٹیل ٹیوب استعمال ہوتی ہے جسے گھرنی کے قطر اور مطلوبہ ساختی طاقت کے مطابق منتخب کیا جاتا ہے۔ خصوصی سنکنرن مزاحم ایپلی کیشنز کے لیے سٹینلیس سٹیل کی تعمیر پر بھی بات کی جا سکتی ہے۔

ڈسک اور حب کو ختم کریں۔

موٹی سٹیل پلیٹ اختتامی ڈسکس اور حب کے لیے استعمال کی جاتی ہے۔ ان اجزاء کو پلی شیل سے جوڑ کر ساختی اسمبلی بنائی جاتی ہے جو بیلٹ اور شافٹ کے بوجھ کو ڈرم کے ذریعے منتقل کرتی ہے۔

مین شافٹ

یوفینگ معیاری شافٹ کنفیگریشن کے لیے 45# ٹھوس بجھا ہوا اور کولڈ ڈراؤن گول اسٹیل استعمال کرتا ہے۔ شافٹ کو ریڈیل لوڈ، بیلٹ کے تناؤ اور بیئرنگ کے انتظام کے مطابق طول و عرض کیا جاتا ہے۔

ویلڈنگ کا عمل

روبوٹ فل پینیٹریشن ویلڈنگ کو شیل اور اینڈ ڈسک اسمبلی کے لیے استعمال کیا جاتا ہے، اس کے بعد جہاں بیان کیا گیا ہے تناؤ سے نجات کا علاج کیا جاتا ہے۔ ویلڈنگ کا ڈھانچہ مسلسل بیلٹ کشیدگی کے تحت جہتی استحکام کو برقرار رکھنے کے لئے ڈیزائن کیا گیا ہے.

پیچھے رہنے کا عمل

ربڑ اور سیرامک لیگنگ کو منتخب تعمیر کے مطابق گھرنی کی سطح کے ساتھ مربوط کیا جا سکتا ہے۔ پیچھے رہ جانے اور خول کے درمیان مناسب بانڈنگ تیز رفتار آپریشن کے دوران چھلکے کو کم کرنے میں مدد کرتا ہے۔

بیئرنگ سگ ماہی

بیئرنگ اسمبلی کوئلے کی دھول، گندگی اور بیئرنگ ایریا میں داخل ہونے والی نمی کو کم کرنے کے لیے چکنائی بھرنے کے ساتھ ملٹی اسٹیج بھولبلییا سیلنگ کا استعمال کر سکتی ہے۔

کارکردگی کے اشارے

کارکردگی کا آئٹم	معیاری ضرورت	ٹیسٹ سٹینڈرڈ
گھرنی کی مرتکزیت	≤0.8 ملی میٹر	انڈیکیٹر ٹیسٹ ڈائل کریں۔
پیچھے رہ جانے والی چھلکے کی طاقت	≥10 N/mm	آئی ایس او 2411
بیئرنگ ڈسٹ اینڈ واٹر پروٹیکشن	IP65	آئی پی ٹیسٹ سٹینڈرڈ
ریٹیڈ لوڈ سروس لائف	≥30,000 کام کے گھنٹے	فیکٹری ایکسلریٹڈ ایجنگ ٹیسٹ
ویلڈنگ اثر مزاحمت	1000 تھکاوٹ کے چکروں کے بعد کوئی شگاف نہیں۔	ویلڈنگ ٹیسٹ سٹینڈرڈ
شافٹ موڑنے اخترتی	≤1/1000 کا دورانیہ درجہ بند بوجھ کے تحت	جامد پریشر ٹیسٹ

پللی کی اصل کارکردگی کا انحصار ڈرم کے قطر، شافٹ کے طول و عرض، بیلٹ کا تناؤ، پیچھے رہنے والی ترتیب، بیئرنگ سلیکشن، کنویئر کی رفتار، اور آپریٹنگ ماحول پر ہوتا ہے۔

پیچھے رہنا اور ٹریکشن کا انتخاب

ڈائمنڈ ربڑ لگانا

ڈائمنڈ پیٹرن ربڑ کا پیچھے رہنا ڈرائیو پللی اور کنویئر بیلٹ کے درمیان رابطے کے علاقے اور رگڑ کو بڑھاتا ہے۔ یہ عام ہیوی ڈیوٹی ڈرائیو ایپلی کیشنز کے لیے موزوں ہے جہاں زیادہ کرشن کی ضرورت ہوتی ہے۔

شیورون ربڑ لگانا

شیورون پیٹرن ربڑ کی پیچھے رہ جانے والی دشاتمک نالی فراہم کرتی ہے جو مناسب آپریٹنگ ماحول میں بیلٹ کرشن کو برقرار رکھتے ہوئے گھرنی کی سطح سے پانی اور مواد کی نکاسی کو بہتر بنا سکتی ہے۔

سیرامک لیگنگ

سیرامک بلاکس روایتی ربڑ کے پیچھے رہنے کے مقابلے میں سخت اور زیادہ لباس مزاحم رابطے کی سطح فراہم کرتے ہیں۔ اس ترتیب کو ہائی ٹینشن، ہائی رگڑ یا گیلے ایپلی کیشنز کے لیے سمجھا جا سکتا ہے جہاں سطح کی طویل مدتی کارکردگی اہم ہے۔

ہموار سطح

ایک سادہ سٹیل کی سطح کو دم اور معاون پلیوں پر استعمال کیا جا سکتا ہے جہاں ہائی ڈرائیو رگڑ کی ضرورت نہیں ہے۔ یہ روایتی کنویئر لے آؤٹ کے لیے ایک سادہ ساختی ترتیب فراہم کرتا ہے۔

حسب ضرورت کے اختیارات

شیل مواد

Q235B اور Q345 موٹی دیوار والی سٹیل ٹیوبیں معیاری صنعتی گھرنی کی تعمیر کے لیے دستیاب ہیں، جب کہ سٹینلیس سٹیل کے اختیارات پر خصوصی ماحول کے لیے غور کیا جا سکتا ہے جن میں اضافی سنکنرن مزاحمت کی ضرورت ہوتی ہے۔

پیچھے رہ جانے والا مواد

یوفینگ بیلٹ کرشن، پانی کی نکاسی اور پہننے کی ضروریات کے مطابق ہموار، ڈائمنڈ ربڑ، شیوران ربڑ، سیرامک اور دیگر منتخب لیگنگ ڈھانچے فراہم کر سکتا ہے۔

ویلڈنگ کی ساخت

شیل، اینڈ ڈسکس، حبس اور دیگر ساختی اجزا مطلوبہ گھرنی کے طول و عرض اور بوجھ کے حالات کے مطابق تیار کیے جا سکتے ہیں، جس میں قابل اطلاق ہیوی ڈیوٹی ڈیزائنز کے لیے مکمل رسائی والی ویلڈنگ دستیاب ہے۔

بیئرنگ ہاؤسنگ

کاسٹ آئرن یا اسٹیل پلیٹ اسپلٹ بیئرنگ ہاؤسنگ کو گھرنی کی تنصیب اور دیکھ بھال کی ضروریات کے مطابق منتخب کیا جاسکتا ہے۔

خصوصی ماحولیاتی ترتیب

زیر زمین کان کنی، کم درجہ حرارت کے آپریشن، زیادہ سنکنرن ماحول اور دیگر پراجیکٹ سے متعلق آپریٹنگ حالات کے لیے خصوصی پللی تعمیرات پر غور کیا جا سکتا ہے۔

مماثل لوازمات

یوفینگ مکمل پللی کی تنصیب کے لیے ٹینشن ٹرالیاں، پلی بیئرنگ سیٹ، لاکنگ ہب اور متعلقہ بڑھتے ہوئے اجزاء بھی فراہم کر سکتا ہے۔

خام مال اور کوالٹی کنٹرول

گھرنی شیل مواد

یوفینگ معیاری ہیوی ڈیوٹی پللی شیلز کے لیے Q235B یا Q345 موٹی اسٹیل ٹیوب کا انتخاب کرتا ہے اور مخصوص صنعتی ترتیب کے لیے پتلی دیواروں والی غیر موزوں ری سائیکل شدہ اسٹیل ٹیوبوں سے بچتا ہے۔

مین شافٹ کا مواد

معیاری پللی شافٹ کے لیے 45# ٹھوس بجھنے والا اسٹیل استعمال کیا جاتا ہے، جس کے طول و عرض زیادہ سے زیادہ بیلٹ کے تناؤ اور حساب شدہ شافٹ بوجھ کے مطابق منتخب کیے جاتے ہیں۔

اینڈ ڈسک اور حب میٹریل

موٹی اسٹیل پلیٹ کو شیل اور شافٹ اسمبلی کے درمیان ساختی کنکشن فراہم کرنے کے لیے اینڈ ڈسکس اور حبس کے لیے استعمال کیا جاتا ہے۔

پیچھے رہ جانے والا مواد

ورجن لباس مزاحم قدرتی ربڑ اور منتخب سیرامک بلاکس مطلوبہ کرشن اور پہننے کی مزاحمت کے مطابق پللی لیگنگ کے لیے دستیاب ہیں۔

بیئرنگ اسمبلی

مناسب کلیئرنس کے ساتھ ہیوی ڈیوٹی کروی رولر بیرنگ پللی بیئرنگ اسمبلی کے لیے ملٹی اسٹیج ڈسٹ اور واٹر سیلنگ کے ساتھ منتخب کیے جا سکتے ہیں۔

آنے والے مواد کی جانچ

پروڈکشن کے عمل میں داخل ہونے سے پہلے اسٹیل ٹیوب، شافٹ اور پیچھے رہ جانے والے مواد کو قابل اطلاق ٹینسائل، ویلڈنگ کی تھکاوٹ، جہتی اور بانڈنگ سے متعلق خصوصیات کے لیے نمونہ بنایا جاتا ہے۔

تنصیب اور تبدیلی

نئے کنویئر کی تنصیب

پللی کو مقررہ ڈرائیو، دم، موڑ یا ٹیک اپ کی جگہ پر رکھا جاتا ہے، اور شافٹ بیئرنگ سیٹ کے بڑھتے ہوئے سوراخوں کے ساتھ منسلک ہوتا ہے۔ اس کے بعد بیئرنگ ہاؤسنگز کو محفوظ کیا جاتا ہے، جہاں ضرورت ہو چکنائی شامل کی جاتی ہے، اور بیلٹ ٹینشننگ سسٹم کو شروع کرنے سے پہلے ایڈجسٹ کیا جاتا ہے۔

بیلٹ ٹینشن ایڈجسٹمنٹ

تنصیب کے بعد، مطلوبہ آپریٹنگ تناؤ کو کنویئر کے ڈیزائن کے مطابق ٹیک اپ ٹرالی یا ٹیل ٹینشننگ ڈیوائس کے ذریعے ایڈجسٹ کیا جاتا ہے۔ ڈرائیو کرشن اور بیلٹ ٹریکنگ کے لیے درست تناؤ اہم ہے۔

خالی رننگ ٹیسٹ

گھرنی کی گردش، کمپن، بیلٹ ٹریکنگ اور غیر معمولی شور کو چیک کرنے کے لیے کنویئر کو پہلے مواد کے بغیر چلایا جانا چاہیے۔ لوڈ شدہ آپریشن سے پہلے کسی بھی غیر معمولی حالت کو درست کیا جانا چاہئے.

پہنی ہوئی گھرنی کی تبدیلی

کنویئر کو پللی کو تبدیل کرنے سے پہلے روکنا، بجلی کی فراہمی سے الگ کرنا اور پوری طرح سے تناؤ ختم کرنا چاہیے۔ اس کے بعد بیئرنگ ہاؤسنگ کو ختم کیا جا سکتا ہے اور مناسب لفٹنگ آلات کا استعمال کرتے ہوئے پرانی گھرنی کو ہٹایا جا سکتا ہے۔

پوزیشن کے لحاظ سے درخواست

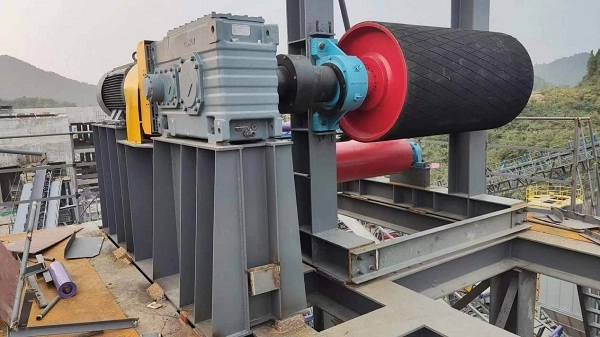

ہیڈ ڈرائیو پوزیشن

ڈرائیو پلیاں کنویئر کے پاور ٹرانسمیشن کے آخر میں استعمال ہوتی ہیں۔ ربڑ یا سیرامک لیگنگ کا انتخاب بیلٹ کے تناؤ، مواد کے بوجھ اور مطلوبہ کرشن کے مطابق کیا جا سکتا ہے۔

ٹیل فیڈنگ پوزیشن

ٹیل پللیاں کھانا کھلانے کے اختتام پر بیلٹ کی سمت کو الٹ دیتی ہیں۔ ہموار یا ونگ سیلف کلیننگ ڈھانچے کا انتخاب مادی نمی اور کیری بیک حالات کے مطابق کیا جا سکتا ہے۔

موڑ اور اسنب پوزیشنز

موڑ اور اسنب پلیاں استعمال کی جاتی ہیں جہاں بیلٹ کا راستہ تبدیل ہوتا ہے یا جہاں ڈرائیو پللی کو اضافی لپیٹ کے زاویے کی ضرورت ہوتی ہے۔ ان کے طول و عرض کو بیلٹ کے تناؤ اور مجموعی کنویئر جیومیٹری سے ملایا جانا چاہئے۔

ٹیک اپ پوزیشن

ٹیک اپ پلیاں بیلٹ کی لمبائی کی تلافی کرنے اور لمبی دوری کے کنویئرز پر بیلٹ کی مطلوبہ تناؤ کو برقرار رکھنے کے لیے ٹینشننگ سسٹم کے ساتھ کام کرتی ہیں۔

گیلے اور چپچپا مواد ایپلی کیشنز

ونگ سیلف کلیننگ پلیاں موزوں ہیں جہاں گیلی مٹی، ریت یا دیگر کیری بیک مواد گھرنی کی سطح کے گرد جمع ہو سکتا ہے اور بیلٹ کی حرکت میں مداخلت کر سکتا ہے۔

معیارات اور معیار کی دستاویزات

کنویئر گھرنی کے معیارات

یوفینگ کنویئر پلیاں قابل اطلاق CEMA کنویئر پللی کی ضروریات، GB/T10595 اور ISO15364 کارکردگی کی ضروریات کے حوالے سے تیار کی جاتی ہیں۔

حفاظت کے تقاضے

زیر زمین کان کنی کے نظام کے لیے بنائے گئے پلیز کو کوئلے کی کان کی حفاظتی ضروریات کے مطابق ترتیب دیا جا سکتا ہے۔ مخصوص دستاویزات کا انحصار حتمی گھرنی کی ترتیب اور درخواست پر ہے۔

دستاویزات برآمد کریں۔

دستیاب دستاویزات میں ISO9001 کوالٹی مینجمنٹ سرٹیفیکیشن، CE برآمدی دستاویزات، SGS خام مال کے معائنہ کی رپورٹس، کوئلے کی کان کے حفاظتی ٹیسٹ کے دستاویزات، اور فیکٹری ویلڈنگ کی تھکاوٹ اور سروس لائف ٹیسٹ رپورٹس شامل ہو سکتی ہیں۔

مماثل کنویئر سسٹم کی مصنوعات

کنویئر بیلٹ سیریز

یوفینگ مکمل مواد پہنچانے کے نظام کے لیے فیبرک کنویئر بیلٹ، اسٹیل کورڈ کنویئر بیلٹ، سائیڈ وال کنویئر بیلٹ، پائپ کنویئر بیلٹ، پیٹرنڈ کنویئر بیلٹ اور رف ٹاپ کنویئر بیلٹ فراہم کر سکتا ہے۔

کنویئر رولر رینج

معاون پروڈکٹس میں لے جانے والے آئیڈلرز، امپیکٹ آئیڈلرز، ٹریننگ اور ایلائننگ آئیڈلرز، ریٹرن آئیڈلرز اور متعلقہ رولر بریکٹ شامل ہیں۔

گھرنی معاون اجزاء

گھرنی کی تنصیب اور دیکھ بھال کے لیے بیئرنگ سیٹیں، لاکنگ ہب، ٹیک اپ ٹرالیاں اور پللی لیگنگ میٹریل فراہم کیے جا سکتے ہیں۔

معاون ربڑ کی مصنوعات

پہننے سے بچنے والی ربڑ کی چادریں، کنویئر اسکرٹنگ اور ولکنائزیشن کی مرمت کے چپکنے والے کنویئر کی دیکھ بھال کی ضروریات کو پورا کرنے کے لیے فراہم کیے جا سکتے ہیں۔

ایچ ڈی پی ای پائپ لائن سیریز

ایچ ڈی پی ای واٹر پائپ اور ایچ ڈی پی ای ڈریج پائپ کان کنی اور صنعتی منصوبوں میں معاون پانی اور گارا ٹرانسپورٹیشن ایپلی کیشنز کے لیے فراہم کیے جا سکتے ہیں۔

حسب ضرورت پروسیسنگ

گھرنی کا قطر، شافٹ کے طول و عرض، شیل کی موٹائی، پیچھے رہ جانے والا مواد، بیئرنگ کنفیگریشن اور بوجھ کی صلاحیت کو کسٹمر ورکنگ ڈرائنگ کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

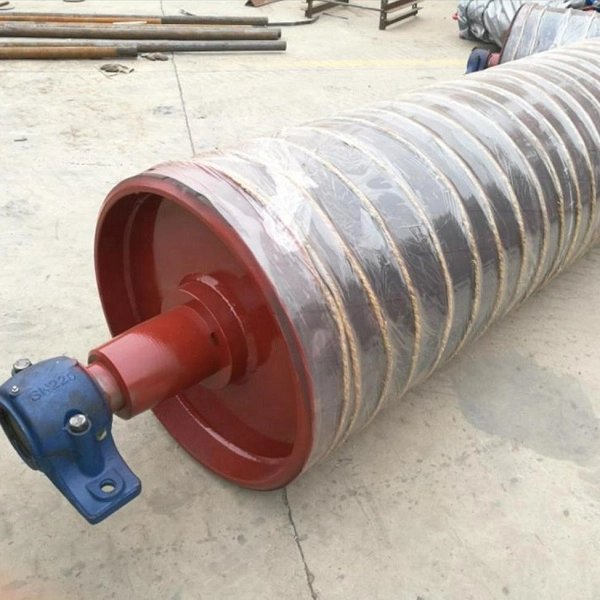

پیکیجنگ اور اسٹوریج

درمیانے اور چھوٹے قطر کی پلیاں

تقریباً Φ200–Φ630 ملی میٹر کی پلیوں میں شافٹ کے سرے پلاسٹک کیپس کے ساتھ محفوظ ہو سکتے ہیں، واٹر پروف فلم سے لپٹے ہوئے اور ٹھوس لکڑی کے کیسز میں پیک کیے جا سکتے ہیں۔

بڑی بھاری پلیاں

تقریباً Φ800–Φ2000 ملی میٹر کی پلیوں کو لکڑی کے پیلیٹوں پر سٹیل کے فریموں سے لگایا جا سکتا ہے اور نقل و حمل کے دوران نقل و حرکت اور پیچھے ہونے والے نقصان کو کم کرنے کے لیے حفاظتی ترپال سے ڈھانپ دیا جا سکتا ہے۔

سیرامک لیگڈ پلیز

ہینڈلنگ کے دوران سیرامک بلاک کو پہنچنے والے نقصان کے خطرے کو کم کرنے کے لیے سیرامک لگنے والی سطحوں کو علیحدہ فوم یا کشننگ مواد سے محفوظ کیا جا سکتا ہے۔

سٹوریج کی ضروریات

کنویئر پللیوں کو مناسب سپورٹ پر افقی طور پر ذخیرہ کیا جانا چاہئے جس کی تجویز کردہ اسٹیکنگ اونچائی 1.2 میٹر سے زیادہ نہ ہو۔ واٹر پروف کورنگ آؤٹ ڈور اسٹوریج کے لیے استعمال کی جانی چاہیے، اور بارش کے پانی کی طویل نمائش سے گریز کیا جانا چاہیے۔

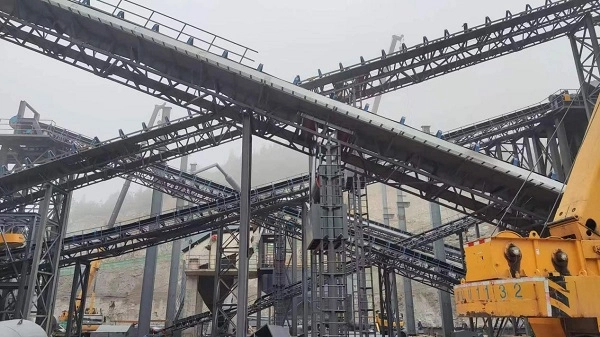

صحیح کنویئر گھرنی کا انتخاب کیسے کریں۔

گھرنی کی پوزیشن

پہلے اس بات کا تعین کریں کہ آیا پللی کو ڈرائیو، ٹیل، موڑ، اسنب، ونگ یا ٹیک اپ پللی کے طور پر درکار ہے کیونکہ ہر ڈھانچہ کنویئر کے اندر ایک مختلف کام انجام دیتا ہے۔

بیلٹ کی چوڑائی اور قطر

مناسب شیل کی چوڑائی، شافٹ کے طول و عرض اور بیئرنگ کنفیگریشن کا تعین کرنے کے لیے کنویئر بیلٹ کی چوڑائی، گھرنی کا مطلوبہ قطر اور موجودہ فریم کے طول و عرض فراہم کریں۔

زیادہ سے زیادہ بیلٹ تناؤ

شافٹ، شیل، اینڈ ڈسک اور حب کے سائز کے لیے زیادہ سے زیادہ آپریٹنگ بیلٹ کا تناؤ ضروری ہے۔ ہیوی ڈیوٹی پللی کی تعمیر کا انتخاب صرف قطر کے بجائے حسابی تناؤ کے مطابق کیا جانا چاہیے۔

سطح اور مادی حالات

مواد کی نمی، کھرچنے، کیری بیک، نمک کا اسپرے، کیمیائی نمائش اور مطلوبہ کرشن اس بات کا تعین کرتے ہیں کہ آیا ہموار، ربڑ سے لیس، سیرامک سے لگی، جستی یا بازو والی پللی مناسب ہے۔

کنویئر لے آؤٹ

پیچیدہ کنویئر جیومیٹریوں میں ڈرائیو، اسنب، موڑ اور ٹیک اپ پللیوں کے امتزاج کی ضرورت پڑسکتی ہے۔ گھرنی کے مکمل انتظامات کو بیلٹ، آئیڈلر اور ٹینشننگ سسٹم کی ضروریات کے ساتھ مل کر جانچا جانا چاہیے۔

کنویئر پللی کوٹیشن کی درخواست کریں۔

مطلوبہ تکنیکی پیرامیٹرز

درست کوٹیشن کے لیے، مماثل کنویئر بیلٹ کی چوڑائی، گھرنی کا قطر، گھرنی کی قسم، پیچھے رہنے والا مواد، زیادہ سے زیادہ بیلٹ کا تناؤ، کام کرنے کا ماحول، کل آرڈر کی مقدار اور ٹارگٹ ڈیلیوری پورٹ فراہم کریں۔

یوفینگ تکنیکی انجینئر مکمل کنویئر ڈیزائن کے مطابق پلی شیل، شافٹ، اینڈ ڈسک کی ساخت، بیئرنگ ترتیب، پیچھے رہنے والی قسم اور معاون لوازمات کا جائزہ لے سکتے ہیں۔

یوفینگ عالمی رابطہ کی معلومات

ای میل

jayce@yuphengbelt.com

واٹس ایپ / وی چیٹ / موبائل

+86 15318787602

فیکٹری کا پتہ

Xiagou Village، ETDZ، Qingdao، Shandong، China

View as

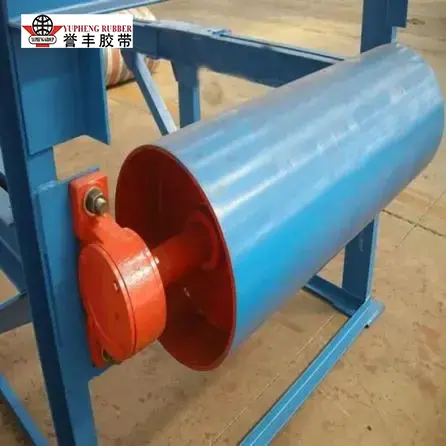

ڈرائیو پللی

موٹر ٹارک کو قابل اعتماد بیلٹ کرشن میں منتقل کرتے ہوئے، YUFENG Drive Pulley کو کان کنی، بندرگاہوں، دھات کاری اور سیمنٹ کی صنعتوں میں ہیوی ڈیوٹی کنویئر سسٹم کے لیے بنایا گیا ہے۔ اس کا گاڑھا ہوا کاربن اسٹیل شیل، ٹمپرڈ 45 اسٹیل شافٹ اور اختیاری ربڑ لیگنگ زیادہ بوجھ کی صلاحیت، پہننے کی مزاحمت اور -30°C سے 85°C تک کام کرنے والے حالات میں مستحکم گرفت فراہم کرتے ہیں۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

ٹیل پللی

کنویئر کی واپسی کے اختتام پر، YUFENG ٹیل پللی ہیوی ڈیوٹی بلک کنوینگ سسٹم کے لیے قابل اعتماد بیلٹ ریورسنگ اور سپورٹ فراہم کرتی ہے۔ اس کا روبوٹک ویلڈیڈ ڈھانچہ، جعلی C45 اسٹیل شافٹ اور دوہری بھولبلییا کروی رولر بیرنگ مضبوط بوجھ کی گنجائش اور استحکام فراہم کرتے ہیں، جس سے شافٹ کی خرابی، بیئرنگ کی ناکامی اور بیلٹ کے ناہموار لباس کو روکنے میں مدد ملتی ہے۔ کان کنی، کھدائی، بندرگاہوں، دھات کاری اور سیمنٹ کی ایپلی کیشنز کے لیے موزوں، معیاری اور حسب ضرورت طول و عرض دستیاب ہیں۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

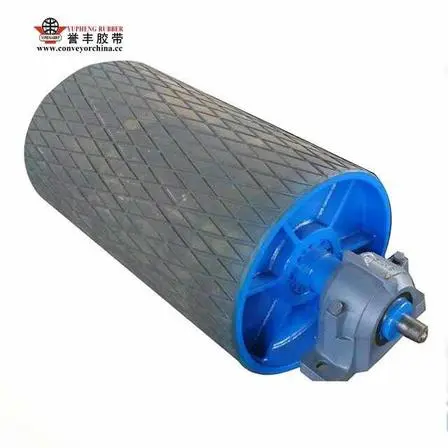

ربڑ لگڈ ڈرائیو پللی
