Self-Aligning Troughing Idler

کنویئر بیلٹ کو مرکز میں رکھنا YUFENG Self-Aligning Troughing Idler کا کلیدی کام ہے۔ اس کا خودکار پیوٹنگ فریم لیٹرل بیلٹ کی حرکت کا جواب دیتا ہے اور ناہموار تناؤ یا مواد کی لوڈنگ کی وجہ سے ہونے والی غلط ترتیب کو درست کرنے میں مدد کرتا ہے، کنارے کی کھرچنے اور دیکھ بھال میں رکاوٹوں کو کم کرتا ہے۔ 400–2400 ملی میٹر بیلٹ کی چوڑائی کے لیے 89–159 ملی میٹر قطر میں دستیاب ہے، یہ کان کنی، اناج کو سنبھالنے اور سیمنٹ پہنچانے کے نظام کے لیے موزوں ہے۔

پروڈکٹ ڈیفینیشن اور پیوٹنگ تصحیح کام کرنے کا اصول

1. ساخت

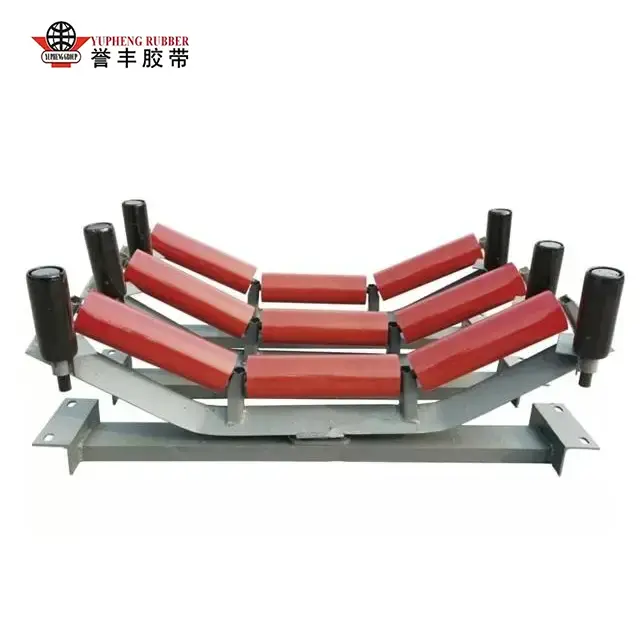

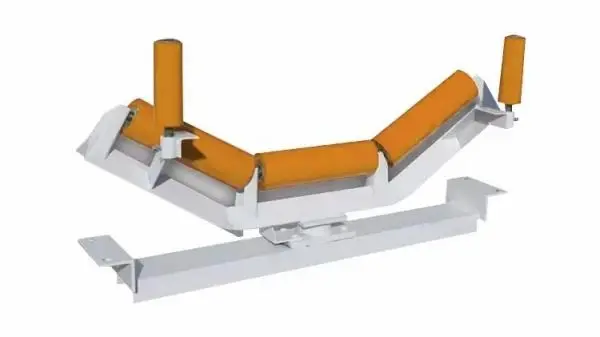

YUFENG Self-Aligning Troughing Idler ایک تین رولر لے جانے والی اسمبلی ہے جو آزادانہ طور پر گھومنے کے قابل مرکزی سوئنگ بیس پر بنائی گئی ہے۔ یہ ایک افقی مرکزی رولر، دو ہموار مائل ونگ رولرس اور سائیڈ اینٹی آف گائیڈ رولرس پر مشتمل ہے۔ جب کنویئر بیلٹ غیر مساوی مواد کی لوڈنگ، بیلٹ کے متضاد تناؤ یا کنویئر کی سیدھ میں تبدیلی کی وجہ سے ہٹ جاتا ہے، تو بیلٹ کا کنارہ گائیڈ رولر سے رابطہ کرتا ہے اور آئیڈلر فریم کو 5°–8° جھولنے کے لیے چلاتا ہے، ایک ریورس اصلاحی قوت پیدا کرتا ہے جو بیلٹ کو خود بخود مرکز کی طرف واپس لے جاتا ہے۔

YUFENG موٹی Q235 سیملیس سٹیل کی ٹیوبیں، ٹھوس کولڈ ڈراؤن انٹیگرل شافٹ، ہیوی ڈیوٹی کاسٹ سٹیل پیوٹ سیٹیں اور ڈبل لیئر لیبرینتھ کمپوزٹ سیل استعمال کرتا ہے۔ ہر رولر پر کم رگڑ ڈبل سیل شدہ 6204/6305 بیرنگ لگائے گئے ہیں، جس میں ریڈیل رن آؤٹ 0.5mm سے نیچے کنٹرول کیا جاتا ہے اور جامد گردش مزاحمت 1.4–2.4N پر برقرار ہے۔ یہ ڈھانچہ -20℃ سے +80℃ تک گرد آلود، مرطوب اور درجہ حرارت کے متغیر ماحول میں مستحکم، کم شور والا آپریشن فراہم کرتا ہے۔

2. اپنی مرضی کے مطابق خود کو سیدھ میں لانا کنفیگریشنز

معیاری کاربن اسٹیل ماڈلز کے علاوہ، YUFENG مختلف آپریٹنگ حالات کے لیے اپنی مرضی کے مطابق سیلف الائننگ آئیڈلرز فراہم کرتا ہے، بشمول میٹریل فیڈنگ پوائنٹس کے لیے ربڑ سے پیچھے والے اثر والے ماڈل، نمک کے دھند اور کیمیائی ماحول کے لیے UHMWPE اینٹی کورروشن ماڈل، اور بھٹے کی راکھ پہنچانے والی لائنوں کے لیے ہائی ٹمپریچر ماڈل۔ تمام آنے والے خام مال کو پیداوار سے پہلے تناؤ کی طاقت اور کیمیائی ساخت کے معائنہ سے گزرنا پڑتا ہے تاکہ مینوفیکچرنگ کے مستقل معیار کو یقینی بنایا جا سکے۔

تصدیق شدہ فیلڈ ٹیسٹ ڈیٹا

1. سات ماہ کا مسلسل ٹریکنگ ٹیسٹ

YUFENG نے مسلسل آپریشن کے تحت ٹروفنگ آئیڈلر کی حقیقی ٹریکنگ کارکردگی کا جائزہ لینے کے لیے 1.2 کلومیٹر کے اناج کی ترسیل کے نظام پر سات ماہ کا بلاتعطل فیلڈ ٹیسٹ کیا۔ یہ ٹیسٹ آؤٹ ڈور گرین سٹاک یارڈ میں ہوا جس میں ہوا کے متغیر حالات اور درجہ حرارت -12℃ سے +72℃ تک تھا۔ گندم، مکئی اور چاول کی ترسیل کے دوران ہر بیکار گروپ نے 2200 کلوگرام تک کا بوجھ سنبھالا۔

2. بنیادی کارکردگی کے نتائج

تصحیح کا جواب:آئیڈلر نے 0.8 سیکنڈ کے اندر بیلٹ کے انحراف کا جواب دیا اور بیلٹ کو مرکز کی طرف بغیر کسی قابل توجہ دوغلے کے مسلسل رہنمائی کی۔

بیلٹ پروٹیکشن:بیلٹ کے کنارے کے کھرچنے میں 45% کی کمی واقع ہوئی، ریکارڈ شدہ بیلٹ کی تبدیلی کے دور کو 12 ماہ سے بڑھا کر 18 ماہ کر دیا گیا۔

مواد کا اخراج:اسی پہنچانے والے حجم کے تحت، فکسڈ ٹرف آئیڈلرز کے ساتھ میٹریل کا رساو 3.1% سے کم ہو کر YUFENG سیلف الائننگ آئیڈلرز کے ساتھ 0.32% ہو گیا۔

سگ ماہی اور سوئنگ استحکام:مسلسل 35 دنوں کے چکراتی دھول اور پانی کے سپرے کے عمر رسیدہ ٹیسٹوں کے بعد، تمام ٹیسٹ کے نمونوں میں کوئی بیئرنگ جیمنگ یا پیوٹ شافٹ زنگ نہیں دکھایا گیا۔

مکمل رینج پروڈکٹ کی درجہ بندی اور معیاری تکنیکی پیرامیٹر ٹیبل

1. سیلف الائننگ ٹرافنگ آئیڈلر سیریز

YUFENG مختلف لوڈ کنڈیشنز، کنویئر لے آؤٹ اور آپریٹنگ ماحول کے لیے چار بنیادی Self Aligning Troughing Idler سیریز تیار کرتا ہے۔ تخصیص کردہ طول و عرض اور ترتیب خصوصی پہنچانے کے نظام کے لیے بھی دستیاب ہیں۔

معیاری 3-رول سیلف الائننگ گرت آئیڈلر:اناج، ریت اور کان کنی کی ایپلی کیشنز کے لیے ایک عام مقصد کا ماڈل، جو 20°، 30°، 35° اور 45° گرت کے زاویوں کے ساتھ دستیاب ہے۔

خود کو سیدھ میں لانے والی گرت آئیڈلر کو متاثر کریں:میٹریل فیڈنگ پوائنٹس کے لیے موٹے ربڑ سے لیس رولرس سے لیس، خودکار بیلٹ ٹریکنگ کو برقرار رکھتے ہوئے 72 فیصد تک فوری اثر قوت کو جذب کرنے میں مدد کرتا ہے۔

ریورس ایبل سیلف الائننگ گرت آئیڈلر:شٹل کنویئرز اور پورٹ سٹاک یارڈ پہنچانے کے نظام کے لیے دو طرفہ جھولے کے محور کا ڈھانچہ نمایاں کرتا ہے۔

UHMWPE اینٹی کوروژن سیلف الائننگ گرت آئیڈلر:کیمیائی پودوں، ساحلی ٹرمینلز اور نمکین دھند کے ماحول کے لیے سٹینلیس سٹیل کے پیوٹ شافٹ کے ساتھ غیر دھاتی پولیمر رولر باڈی کا استعمال کرتا ہے۔

2. معیاری تکنیکی پیرامیٹرز

حقیقی عالمی صنعتی کسٹمر پروجیکٹ کیسز

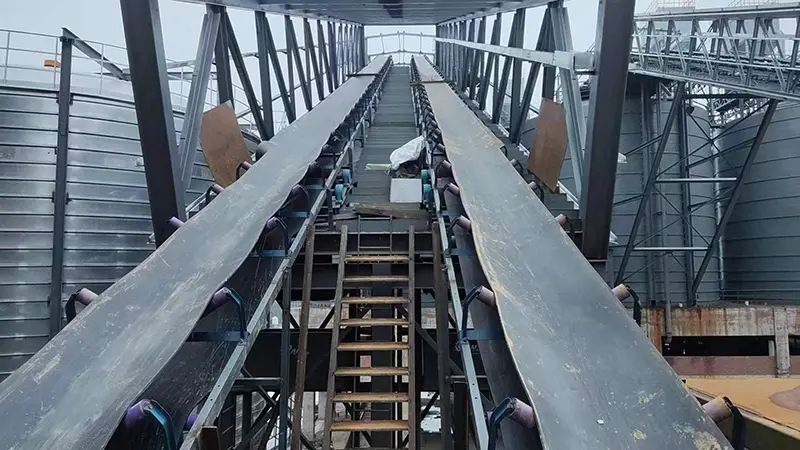

1. آسٹریلیا بڑے اناج ٹرمینل کنویئر پروجیکٹ

پروجیکٹ کا پیمانہ:9 کلومیٹر لمبا کراس یارڈ گرین کنویئر سسٹم، 1000 ملی میٹر چوڑی ٹرانسپورٹ بیلٹ سے لیس اور 1800 ٹن فی گھنٹہ پہنچانے کی صلاحیت کو ڈیزائن کیا گیا ہے۔

کسٹمر چیلنج:اصل فکسڈ گرت آئیڈلرز ہوا سے متاثر بیلٹ کے انحراف کو مؤثر طریقے سے درست نہیں کر سکے۔ بیلٹ کے مسلسل گھومنے کی وجہ سے کنارے پھٹ جاتے ہیں اور اناج پھیل جاتا ہے، جس کے نتیجے میں ہر ماہ 32 گھنٹے تک غیر منصوبہ بند شٹ ڈاؤن کا وقت ہوتا ہے۔

یوفینگ حل:ہم نے اپنی مرضی کے مطابق 35° سیلف الائننگ ٹرافنگ آئیڈلرز کو مضبوط سوئنگ پیوٹ سیٹوں کے ساتھ فراہم کیا، جو بیرونی آپریٹنگ حالات میں مسلسل خودکار بیلٹ کی اصلاح فراہم کرتے ہیں۔

16 مہینوں کے مسلسل آپریشن کے بعد، سیلف سینٹرنگ سسٹم نے سال بھر میں مستحکم اصلاحی کارکردگی کو برقرار رکھا، جس سے ماہانہ مینٹیننس ڈاؤن ٹائم میں 70% کمی واقع ہوئی۔

کلائنٹ کی رائے:"YUFENG سیلف الائننگ آئیڈلرز کی خود کار طریقے سے ٹریکنگ کی کارکردگی ہمارے دیرینہ بیلٹ ونڈر کے مسئلے کو مکمل طور پر حل کرتی ہے، جس سے اناج کے فضلے اور دیکھ بھال کے لیبر کے اخراجات میں بہت کمی آتی ہے۔"

2. جنوبی افریقہ اوپن پٹ کروم ایسک پہنچانے والی لائن

کام کرنے کے حالات:کنویئر سسٹم پہاڑی خطوں میں ناہموار ڈھلوانوں، بھاری گانٹھ ایسک کے اثرات اور سال بھر میں زیادہ دھول کے ارتکاز کے ساتھ کام کرتا ہے۔

یوفینگ حل:ہم نے امپیکٹ ٹرفنگ آئیڈلرز فراہم کیے ہیں جو موٹے ربڑ سے لگے ہوئے رولرس اور دھول سے بچاؤ کے ڈھانچے کے ساتھ مضبوط پیوٹ سیٹس سے لیس ہیں۔

دو سال کے مسلسل بھاری بھرکم آپریشن کے بعد، آئیڈلرز نے درستگی کی ناکامی کے بغیر مستحکم خودکار تصحیح کی کارکردگی کو برقرار رکھا، کنویئر بیلٹ کی الائنمنٹ کی وشوسنییتا کو مؤثر طریقے سے بہتر بنایا اور دیکھ بھال کی ضروریات کو کم کیا۔

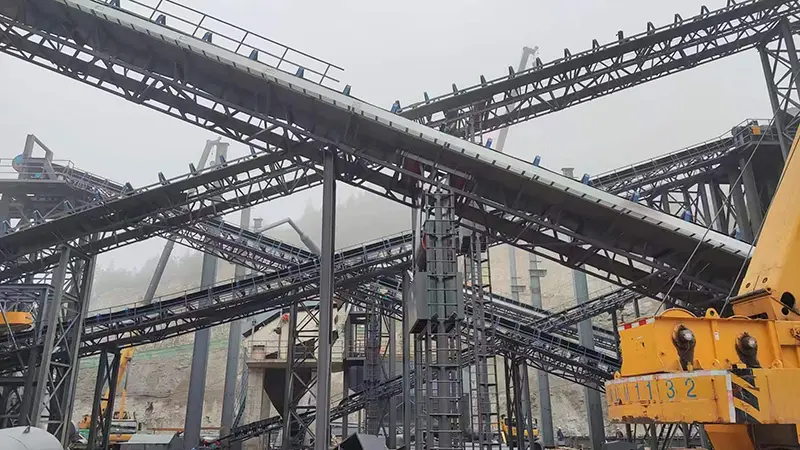

3. گھریلو 4500 ٹن فی دن مجموعی کان کی پیداوار لائن

کام کرنے کے حالات:پروڈکشن لائن بار بار مواد کی لوڈنگ کے عدم توازن کے ساتھ انتہائی کھرچنے والے پتھر کے مجموعوں کو ہینڈل کرتی ہے، جس سے بیلٹ کے سنگین انحراف اور تیز بیلٹ کے کنارے پہننے کا سبب بنتا ہے۔

یوفینگ حل:ہم نے طویل فاصلے کی مجموعی نقل و حمل کے دوران مسلسل بیلٹ سینٹرنگ کو برقرار رکھنے کے لیے ہیوی ڈیوٹی سیلف الائننگ ٹرافنگ آئیڈلرز کو فراہم کیا۔

خود کو درست کرنے کے بہتر ڈھانچے نے بیلٹ کے انحراف کے مسائل کو کم کیا، کنویئر بیلٹ کی تبدیلی کی فریکوئنسی کو کم کیا اور کان پہنچانے کے نظام کے مجموعی استحکام کو بہتر بنایا۔

بنیادی مسابقتی فوائد بمقابلہ عام فکسڈ گرت آئیڈلرز

تفصیلی درخواست کی وضاحت کے ساتھ قابل اطلاق صنعتی منظرنامے۔

1. اناج اور زراعت کی صنعت

YUFENG Self Aligning Troughing Idler بڑے پیمانے پر اناج کے ذخیرہ کرنے والے ٹرمینلز، چاول اور مکئی کی پروسیسنگ پلانٹس، اور بیرونی اناج کے ذخیرہ یارڈ پہنچانے کے نظام میں استعمال ہوتا ہے۔ ہوا کی مداخلت اور غیر مساوی مواد کی لوڈنگ سے متاثر ہونے والی لمبی دوری تک اناج کی نقل و حمل کے لیے، سیلف سینٹرنگ ڈھانچہ بیلٹ کے انحراف کو مسلسل درست کرتا ہے، اناج کے اخراج کو کم کرتا ہے اور پہنچانے کے استحکام کو بہتر بناتا ہے۔

2. کان کنی کی صنعت

کھلے گڑھے میں کوئلے کی کانوں، کروم ایسک کی کانوں، لوہے کے پراجیکٹس اور مجموعی کانوں میں، طویل مدتی کنویئر سسٹم کو اکثر ناہموار لوڈنگ، خطوں کی تبدیلیوں اور بھاری مواد کے اثرات کی وجہ سے بیلٹ ونڈرنگ کا سامنا کرنا پڑتا ہے۔ YUFENG سیلف الائننگ ٹرافنگ آئیڈلرز بیلٹ کی مستحکم سیدھ کو برقرار رکھنے اور کنارے کے لباس کو کم کرنے، پھٹنے کے خطرات اور غیر متوقع طور پر ڈاؤن ٹائم کو کم کرنے کے لیے خودکار ٹریکنگ کارکردگی فراہم کرتے ہیں۔

3. تھرمل پاور پلانٹس

تھرمل پاور پلانٹس کو طویل فاصلے تک کوئلے کی خوراک اور چونے کے پتھر کو ڈی سلفرائزیشن مواد کی نقل و حمل کے لیے قابل اعتماد کنویئر آپریشن کی ضرورت ہوتی ہے۔ YUFENG سیلف الائننگ ٹرافنگ آئیڈلرز مسلسل آپریشن کے دوران کنویئر بیلٹ کی پوزیشننگ کو برقرار رکھنے، سسٹم کی بھروسے کو بہتر بنانے اور بیلٹ کے انحراف کی وجہ سے دیکھ بھال کی فریکوئنسی کو کم کرنے میں مدد کرتے ہیں۔

4. تعمیراتی مواد کی صنعت

سیمنٹ پلانٹس، ریت اور پتھر کی مجموعی پیداوار لائنوں اور دیگر بھاری مواد کو ہینڈلنگ ایپلی کیشنز کے لئے، غیر مساوی مواد کی تقسیم آسانی سے کنویئر بیلٹ آفسیٹ کا سبب بن سکتی ہے. YUFENG سیلف الائننگ آئیڈلر سسٹم خود بخود بیلٹ چلانے کی پوزیشن کو ایڈجسٹ کرتے ہیں، کھرچنے والے بلک مواد کی ہموار نقل و حمل کو یقینی بناتے ہیں۔

5. بندرگاہیں اور بلک کارگو ہاروز

ساحلی بندرگاہیں اور بلک کارگو ٹرمینلز اکثر تیز ہوا کے حالات اور پیچیدہ لوڈنگ ماحول میں کام کرتے ہیں۔ YUFENG سیلف الائننگ ٹرافنگ آئیڈلرز اناج، ایسک اور بلک کارگو اتارنے کے نظام کے لیے موزوں ہیں، جو طویل فاصلے تک پہنچانے کے آپریشنز کے دوران بیلٹ ٹریکنگ کی مستحکم کارکردگی فراہم کرتے ہیں۔

6. کیمیکل اور نمک کی پیداوار کی صنعت

کیمیکل پلانٹس اور ساحلی نمک کی پیداوار کے ماحول کے لیے جو تیزاب، الکلی اور نمک کے دھند کے سنکنرن سے دوچار ہیں، YUFENG UHMWPE اینٹی کورروشن سیلف الائننگ ٹروفنگ آئڈلرز کو سنکنرن سے بچنے والے مواد اور اپنی مرضی کے مطابق ڈھانچے فراہم کرتا ہے تاکہ سخت ماحول میں طویل مدتی مستحکم آپریشن کو یقینی بنایا جا سکے۔

فیکٹری پیشہ ورانہ طاقت اور مجاز عالمی قابلیت

1. اعلی درجے کی مینوفیکچرنگ کی صلاحیت اور پیداواری صلاحیت

YUFENG ایک معیاری 21,000 مربع میٹر آٹومیٹک پروڈکشن ورکشاپ کا مالک ہے جس میں CNC کے 55 سے زیادہ سیٹوں سے لیس پروسیسنگ آلات ہیں۔ کنویئر آئیڈلرز کے 85,000 سیٹوں کی ماہانہ پیداواری صلاحیت اور کنویئر رولرز اور ٹریکنگ اصلاحی اجزاء پر توجہ مرکوز کرنے والے مینوفیکچرنگ کے 15 سال سے زیادہ کے تجربے کے ساتھ، YUFENG عالمی صنعتی صارفین کے لیے قابل اعتماد سیلف الائننگ آئیڈلر حل فراہم کرتا ہے۔

2. بین الاقوامی سرٹیفیکیشنز اور پروجیکٹ کوالیفکیشن سپورٹ

تمام YUFENG Self Aligning Troughing Idler پروڈکٹس ISO9001 انٹرنیشنل کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن، MT/T 821 مائننگ سیفٹی اسٹینڈرڈ تقاضوں اور CE ایکسپورٹ کمپلائنس کی تصدیق سے گزرتے ہیں۔ مکمل تھرڈ پارٹی فیکٹری آڈٹ رپورٹس اور ٹریکنگ پرفارمنس ٹیسٹ رپورٹس فراہم کی جا سکتی ہیں تاکہ کسٹمر پراجیکٹ کی منظوری، سپلائر کی اہلیت کے جائزے اور معیار کی جانچ میں مدد مل سکے۔

3. سخت کوالٹی کنٹرول اور کارکردگی کی تصدیق

YUFENG ایک آزاد کوالٹی انسپیکشن لیبارٹری چلاتا ہے اور مینوفیکچرنگ کے پورے عمل میں سخت کوالٹی کنٹرول کو لاگو کرتا ہے۔ معائنہ کے طریقہ کار میں خام مال کی مکینیکل طاقت کا معائنہ، نیم تیار پیوٹ سوئنگ ہمواری جانچ، تیار مصنوعات کی مسلسل انحراف کی اصلاح کی تھکاوٹ کی جانچ، سگ ماہی دھول اور پانی کے اسپرے کی عمر رسیدگی سمولیشن ٹیسٹنگ، اور شپمنٹ سے پہلے مستحکم مصنوعات کی کارکردگی کو یقینی بنانے کے لیے حتمی برآمدی پیکیجنگ معائنہ شامل ہیں۔

4. حسب ضرورت انجینئرنگ سپورٹ اور گلوبل سروس

YUFENG مفت CAD انجینئرنگ ڈرائنگ سپلائی، چھوٹے ٹیسٹ آرڈرز کے لیے 7 دن کی تیز نمونہ ڈیلیوری اور حسب ضرورت سیلف الائننگ آئیڈلر آرڈرز کے لیے 16-20 دن کے پروڈکشن سائیکل کی حمایت کرتا ہے۔ ہماری تکنیکی ٹیم بڑے سمندر پار کنویئر پروجیکٹس کے لیے عالمی دور دراز کے بعد فروخت رہنمائی اور آن سائٹ کنویئر لے آؤٹ مماثلت کی خدمات فراہم کرتی ہے۔

اکثر پوچھے گئے سوالات

1. سوال: کنویئر لائنوں پر سیلف الائننگ ٹرافنگ آئیڈلر کو کہاں نصب کیا جانا چاہیے؟

A: یہ سفارش کی جاتی ہے کہ ہر 15-30 میٹر کے بعد ایک سیٹ لمبی دوری کے کنویئرز کے لے جانے والے سائیڈ پر لگائیں، اور تصحیح کی کارکردگی کو بڑھانے کے لیے ٹرانسفر پوائنٹس، اوپر/نیچے کی طرف سیکشنز اور ہوا سے بے نقاب آؤٹ ڈور سیگمنٹس پر اضافی سیٹ شامل کریں۔ 35° گرت کا زاویہ زیادہ تر کان کنی اور اناج کی نقل و حمل کے منصوبوں کے لیے عالمی معیار ہے۔ 20° ہلکے بوجھ والے زرعی مواد کی ترسیل کے لیے فٹ بیٹھتا ہے، جب کہ 45° گہری گرت کا ماڈل اعلیٰ صلاحیت والے بلک ٹرانسپورٹ کے لیے ہے۔ ہم آپ کے کنویئر ڈیزائن ڈرائنگ کے مطابق بریکٹ سوئنگ اینگل کو مکمل طور پر ایڈجسٹ کر سکتے ہیں۔

2. سوال: کیا آپ کوسٹل سالٹ یارڈز اور کیمیکل پلانٹس کے لیے اینٹی کورروشن سیلف الائننگ ٹراف آئیڈلرز فراہم کر سکتے ہیں؟

A: بالکل۔ ہم تین مخالف سنکنرن مماثل حل فراہم کرتے ہیں: UHMWPE نان میٹل پولیمر سیلف الائننگ آئیڈلرز، موٹی ربڑ کوٹیڈ اینٹی رسٹ اسٹیل آئیڈلرز اور اپنی مرضی کے مطابق سٹینلیس سٹیل پیوٹ شافٹ آئیڈلرز، جو طویل مدتی تیزاب، الکلی اور نمک کے دھند کو سنکنار کام کرنے والے ماحول کے مطابق ڈھال سکتے ہیں۔

3. سوال: آپ کے آرڈر کی کم از کم مقدار اور معیاری ترسیل کا وقت کیا ہے؟

A: نمونہ ٹرائل آرڈر MOQ 1 ٹکڑا ہے۔ بلک رسمی آرڈر MOQ 100 سیٹ ہے. معیاری اسٹاک روایتی سیلف الائننگ آئیڈلر کی وضاحتیں 7 کام کے دنوں میں ڈیلیور کی جا سکتی ہیں، جبکہ حسب ضرورت غیر معیاری سیلف الائننگ ٹروفنگ آئیڈلر کے لیے پیداواری مدت کے 16-20 دنوں کی ضرورت ہوتی ہے۔

4. سوال: کیا آپ کے خود کو مرکز کرنے والے گرت آئیڈلرز بین الاقوامی صنعتی ڈیزائن کے معیارات کے مطابق ہیں؟

A: تمام تیار شدہ مصنوعات CEMA, ISO, MT/T 821 اور DIN عالمی کنویئر صنعتی معیارات کی مکمل تعمیل کرتی ہیں، سرحد پار ایکسپورٹ کسٹم کلیئرنس کے لیے مکمل باخبر رہنے کی کارکردگی کی جانچ کی رپورٹیں منسلک کی جاتی ہیں۔

YUFENG سے رابطہ کریں۔

کیا آپ بار بار بیلٹ کے انحراف کو ختم کرنے اور طویل مدتی کنویئر آپریٹنگ اخراجات کو کم کرنے کے لیے ایک مستحکم اور کم دیکھ بھال کرنے والے آئیڈلر حل تلاش کر رہے ہیں؟ پروڈکٹ کے نمونے، اپنی مرضی کے مطابق ٹیکنیکل ڈرائنگ اور فیکٹری ڈائریکٹ کوٹیشن کی درخواست کرنے کے لیے YUFENG پروفیشنل انجینئرنگ ٹیم سے آج ہی رابطہ کریں۔

YUFENG دنیا بھر میں کان کنی، زراعت، بندرگاہوں، پاور پلانٹس، کیمیائی صنعتوں اور دیگر بلک میٹریل ہینڈلنگ ایپلی کیشنز کے لیے کنویئر ٹریکنگ درست کرنے کے مکمل حل فراہم کرتا ہے۔
