خود کو سیدھ میں لانے والے آئیڈلر کو گرانا

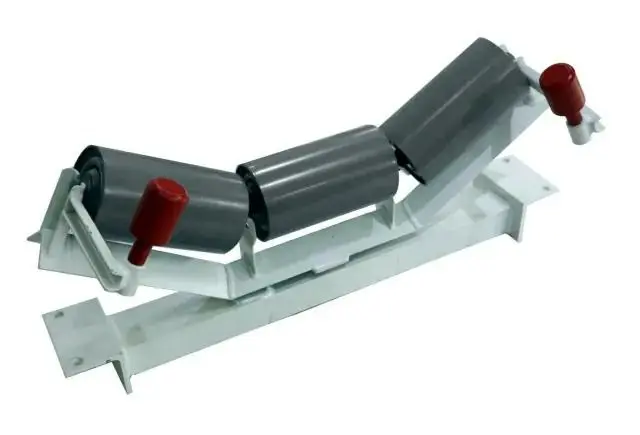

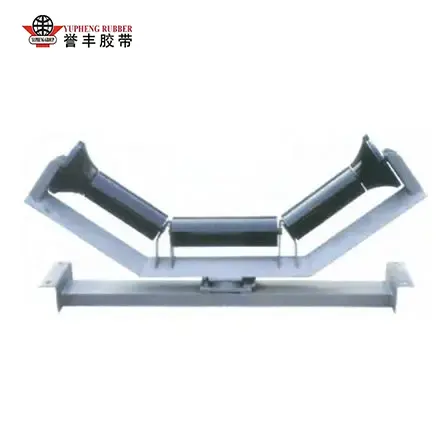

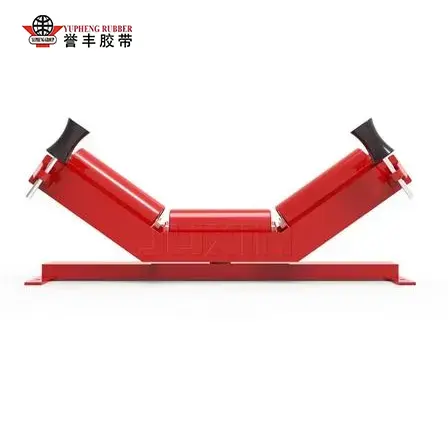

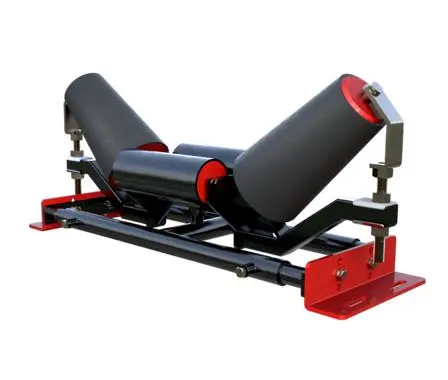

YUFENG Troughing Self-Aligning Idler ایک خاص طور پر آپٹمائزڈ تھری رولر گرت کیریئر سیٹ ہے جو خصوصی طور پر بیلٹ کنویئرز کے بوجھ اٹھانے والے اسٹرینڈ کے لیے تیار کیا گیا ہے، جو ایک اسمبلی میں بنیادی مواد کی مدد اور خودکار بیلٹ سینٹرنگ کے افعال کو مربوط کرنے کے لیے ڈیزائن کیا گیا ہے۔ فکسڈ عام گرت آئیڈلرز سے مختلف جو صرف انحراف کی اصلاح کے بغیر لوڈ بیئرنگ فراہم کرتے ہیں، اس پروڈکٹ کی بنیادی جدت اوپری رولر بریکٹ اور بیس فریم کے درمیان تیرتے ہوئے مرکزی پیوٹ کنکشن میں ہے، جو دونوں بازو کے اطراف میں نصب عمودی اینٹی ڈیفلیکشن گائیڈ رولرس کے ساتھ جوڑا ہے۔

جب آپریشن کے دوران کنویئر بیلٹ بائیں یا دائیں طرف بڑھتا ہے، تو بیلٹ کا کنارہ عمودی گائیڈ رولر سے رابطہ کرتا ہے اور لیٹرل تھرسٹ پیدا کرتا ہے، جس سے پورے اوپری گرت کے فریم کو مرکزی تکلی کے گرد 5°–8° گھمانا جاتا ہے۔ مائل ونگ رولر پھر الٹا افقی کرشن پیدا کرتے ہیں تاکہ گھومنے والی پٹی کو سامان کے مرکز کی طرف واپس دھکیل سکے، بیرونی طاقت یا انسانی مداخلت کے بغیر حقیقی وقت میں مسلسل ٹریکنگ حاصل کرتے ہوئے۔

تھری رولر گرت کا ڈھانچہ ایک مستحکم V کی شکل کا مواد لے جانے والی سطح بناتا ہے، جس سے بڑے پیمانے پر مواد کی لوڈنگ کی صلاحیت میں اضافہ ہوتا ہے اور بوجھ کے اتار چڑھاؤ میں بھی سائیڈ سپلیج کو کم کیا جاتا ہے۔

یہ آئیڈلر تمام مین اسٹریم کنویئر بیلٹس سے مماثل ہے جس میں ST سیریز اسٹیل کورڈ بیلٹ اور ملٹی لیئر فیبرک بیلٹس شامل ہیں، جو کہ 2 کلومیٹر سے زیادہ کی لمبائی کے ساتھ مختصر فاصلے کی منتقلی لائنوں اور اوورلینڈ لانگ ڈسٹنس کنوینگ سسٹم دونوں پر لاگو ہوتے ہیں۔

یہ روایتی فکسڈ آئیڈلرز کے نقائص جیسے کہ بار بار دستی الائنمنٹ، شدید بیلٹ ایج پہننے اور مکمل بیلٹ کے پٹری سے اترنے کی وجہ سے بار بار ہنگامی شٹ ڈاؤن جیسے نقائص کو دور کرتا ہے، جو درمیانے اور بھاری صنعتی فکسڈ کنویئنگ لائنوں کے لیے لازمی معیاری فٹنگ بن جاتا ہے۔

مواد کا انتخاب اور پروڈکشن کرافٹ

1. فریم اور بنیادی مواد

پورا سپورٹ فریم، اوپری رولر بریکٹ اور فکسڈ بیس Q235B ہاٹ رولڈ کاربن اسٹیل کو اپناتے ہیں جس کی پلیٹ کی موٹائی 4mm سے 8mm تک ہوتی ہے۔ ویلڈنگ اندرونی ویلڈ کے چھیدوں اور اخترتی کو ختم کرنے کے لیے مخلوط گیس شیلڈ آرک ویلڈنگ کا استعمال کرتی ہے۔ سطح کے علاج میں الیکٹرو اسٹیٹک اینٹی رسٹ سپرے پینٹنگ، ہاٹ ڈِپ گیلوانائزنگ یا ساحلی زیادہ نمی اور سنکنرن کیمیکل پلانٹ کی جگہوں کے لیے ایپوکسی کوٹنگ شامل ہیں۔

سنٹرل پیوٹ شافٹ 45# کولڈ ڈرن روشن گول اسٹیل کو بجھانے اور ٹیمپرنگ ٹریٹمنٹ کے ساتھ اپناتا ہے، جس میں ہائی ٹارشن ریزسٹنس اور کم گھماؤ پہننے کی خاصیت ہوتی ہے تاکہ ہزاروں گھنٹوں کے مسلسل آپریشن کے بعد لچکدار فریم پیوٹنگ کو یقینی بنایا جا سکے۔

2. رولر اسمبلی کرافٹ

رولر شیلز اعلی درستگی والے ERW سیملیس سٹیل ٹیوبیں ہیں جن کی دیوار کی موٹائی 3.0–6.0mm ہوتی ہے، کیمیائی معدنیات کی ترسیل کے لیے اختیاری HDPE اینٹی کورروشن شیل۔ اندرونی سپورٹنگ شافٹ کو ارتکاز ≤0.7mm کی طرف موڑ دیا جاتا ہے تاکہ چلنے والی کمپن کو کم سے کم کیا جا سکے۔

C3 کلیئرنس کے ساتھ گہرے نالی والے بال بیرنگ دونوں رولر سروں پر نصب کیے گئے ہیں، جو تین مراحل کے جامع بھولبلییا نایلان سیل کے علاوہ اندرونی چکنائی ذخیرہ کرنے والے گہاوں سے مماثل ہیں۔ لتیم پر مبنی اینٹی رسٹ چکنا کرنے والی چکنائی اسمبلی کے دوران پہلے سے بھری جاتی ہے، دھول، گارا اور بارش کے پانی کی دراندازی کو روکتی ہے تاکہ بیئرنگ جامنگ اور زنگ لگنے سے بچ سکے۔ ونگ رولرس کو ہائی رگڑ، گیلے مٹیریل ہینڈلنگ کے منظرناموں کے لیے ربڑ لیگنگ کے ساتھ اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

3. پوری مشین کے معائنہ کا عمل

ہر تیار شدہ YUFENG Troughing Self-Aligning Idler شپمنٹ سے پہلے مکمل فیکٹری ٹیسٹنگ مکمل کرتا ہے، کورنگ رولر روٹیشن ریزسٹنس ٹیسٹ، پیوٹ روٹیشن لچک ٹیسٹ، بیئرنگ واٹر انمرشن سیلنگ ٹیسٹ، فریم لوڈ ڈیفارمیشن ٹیسٹ اور اینٹی رسٹ کوٹنگ ایڈشن ٹیسٹ۔ ہر پروڈکشن نوڈ پر نا اہل پروڈکٹس کو ختم کر دیا جاتا ہے تاکہ اوورسیز پراجیکٹ کی خریداری کے لیے بیچ کی کارکردگی کو برقرار رکھا جا سکے۔

کام کرنے کا اصول اور کارکردگی ٹیسٹ موازنہ ڈیٹا

1. خودکار سینٹرنگ ورکنگ منطق

ٹریکنگ میکانزم الیکٹرانک یا ہائیڈرولک معاون حصوں کے بغیر خالص مکینیکل رگڑ ٹرانسمیشن پر کام کرتا ہے۔ عام متوازن بوجھ کے تحت، آئیڈلر فریم غیر جانبدار پوزیشن میں رہتا ہے، اور تین گرت رولر کنویئر بیلٹ اور بلک میٹریل کو یکساں طور پر سپورٹ کرتے ہیں۔ ایک بار جب ناہموار مواد کھانا کھلانا، کراس ونڈ یا بیلٹ کے تناؤ کی عدم مطابقت لیٹرل ڈرفٹ کا سبب بنتی ہے، بیلٹ کا کنارہ عمودی طرف گائیڈ رولر کو دباتا ہے، افقی قوت کو اوپری بریکٹ اسمبلی میں منتقل کرتا ہے۔

بریکٹ مرکزی محور کے گرد گھومتا ہے، انحراف کی طرف والے ونگ رولر کو آگے کی طرف جھکاتا ہے تاکہ بیلٹ کی گھومنے والی سمت کے مخالف ایک سنٹرپیٹل رگڑ قوت پیدا کرے۔ بیلٹ کے مرکز میں واپس آنے کے بعد، متوازن رگڑ آئیڈلر کو اس کی غیر جانبدار حالت میں بحال کرتا ہے، جس سے پورے سامان کے آپریشن کے دوران ایک بند لوپ ریئل ٹائم اصلاحی چکر بنتا ہے۔ عمودی گائیڈ رولر انتہائی انحراف کے حالات میں مکمل بیلٹ کو پٹری سے اترنے سے روکنے کے لیے حد کے اسٹاپس کے طور پر بھی کام کرتے ہیں۔

2. فیلڈ کنٹراسٹ ٹیسٹ ڈیٹا بمقابلہ عام فکسڈ گرت آئیڈلر

کارکردگی کے فرق کو درست کرنے کے لیے 1200 ملی میٹر چوڑائی والی اوپن پٹ کول مائن کنویئر لائن پر چھ ماہ کا مسلسل ٹریکنگ ٹیسٹ مکمل کیا گیا:

ٹیسٹ کے نتائج اس بات کی تصدیق کرتے ہیں کہ کنویئر لائن کے ساتھ 30 میٹر کے وقفوں پر YUFENG Troughing Self-Aligning Idler کو انسٹال کرنا بلک میٹریل انٹرپرائزز کے لیے آپریشنل نقصان اور لیبر ان پٹ کو کافی حد تک کم کرتا ہے۔

حقیقی صنعت کی درخواست کے کیسز

اس آئیڈلر سیریز میں متعدد بیرون ملک بھاری صنعتی منصوبوں میں مستحکم معاون ریکارڈز ہیں، جن میں کان کنی، بندرگاہ، سیمنٹ اور دھات کاری کے شعبوں میں قابل تصدیق طویل سائیکل آپریشن ڈیٹا موجود ہے۔

کیس 1: جنوب مشرقی ایشیائی اوپن پٹ کول مائن کنویئنگ لائن

کچے کوئلے کی نقل و حمل کرنے والے 1.8 کلومیٹر درمیانے طویل فاصلے کے طے شدہ کنویئر سسٹم نے ہمارے YUFENG Troughing Self-Aligning Idler کو تمام لے جانے والی سائیڈ ٹریکنگ پوزیشنوں کے لیے اپنایا، جو مقامی زیادہ نمی، بھاری دھول اور ہوا کے متغیر حالات میں کام کرتا ہے۔

تین سال کے مسلسل 24 گھنٹے کے آپریشن کے بعد، آئیڈلر فریموں میں زنگ کی کوئی خرابی نہیں دکھائی دیتی ہے، رولر بغیر جیمنگ کے آسانی سے گھومتے ہیں، اور مین سٹیل کورڈ کنویئر بیلٹ بغیر کسی کنارے کے پھٹے ہوئے یا بڑے رقبے کے مواد کے پھیلنے کے بغیر مستحکم مرکز کو برقرار رکھتی ہے۔ کلائنٹ نے دو کل وقتی دیکھ بھال کرنے والے عملے کو منسوخ کر دیا جو اصل میں روزانہ بیلٹ کی اصلاح کے کام کے لیے تفویض کیے گئے تھے، جس سے لیبر کے اخراجات کی واضح بچت ہوتی ہے۔

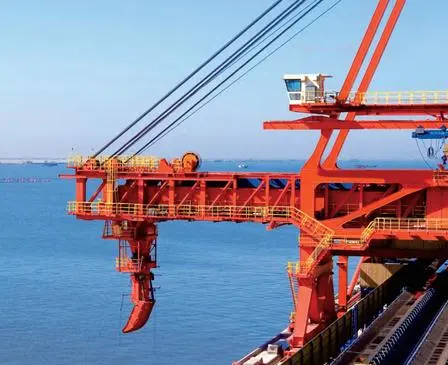

کیس 2: یورپی کوسٹل پورٹ بلک ایسک ہینڈلنگ ٹرمینل

بندرگاہ کے 1400 ملی میٹر چوڑائی کے ایسک اتارنے والے کنویئر کو سال بھر مضبوط کراس ونڈ مداخلت کا سامنا کرنا پڑتا ہے، جس کی وجہ سے پہلے معیاری فکسڈ آئیڈلرز کے ساتھ بار بار بیلٹ گھومنا پڑتا تھا۔ سیلف الائننگ گرت آئیڈلر اسمبلی کو دوبارہ تیار کرنے کے بعد، ہوا سے چلنے والا انحراف مکمل طور پر ختم ہو جاتا ہے۔ جستی فریم اور ملٹی اسٹیج سیل رولرس ساحلی نمک کے دھند کے سنکنرن کے مطابق ڈھال لیتے ہیں، اجزاء کی تبدیلی کے چکر کو 6 ماہ سے 24 ماہ تک بڑھاتے ہیں۔

اضافی مین اسٹریم ایپلی کیشن کے منظرناموں میں گھریلو سیمنٹ کلینکر پہنچانے والی لائنیں، لوہے کی دھات کاری کے سٹاک یارڈ کنویرز اور ایگریگیٹ کواری کرشنگ فیڈنگ سسٹمز شامل ہیں، جس میں مستحکم گرہ بندی کی کارکردگی اور انتہائی کم ناکامی کی شرحوں پر صارفین کی مستقل رائے ہے۔ درخواست پر خریدار کی جانچ کے لیے سائٹ پر آپریشن کی تصاویر اور مکمل پروجیکٹ ریفرنس دستاویزات فراہم کیے جا سکتے ہیں۔

پروڈکٹ تکنیکی تفصیلات کے پیرامیٹرز کو مکمل کریں۔

بنیادی فوائد اور کیوں YUFENG ٹرفنگ سیلف الائننگ آئیڈلر کا انتخاب کریں۔

خودکار مکینیکل بیلٹ ٹریکنگ

فلوٹنگ پیوٹ فریم بیلٹ کی حرکت کا خود بخود جواب دیتا ہے، بار بار دستی سیدھ کے بغیر مرکز کے آپریشن کو برقرار رکھنے اور معمول کی دیکھ بھال کے کام کو کم کرنے میں مدد کرتا ہے۔

بہتر سگ ماہی اور ماحولیاتی تحفظ

کثیر پرت والی بھولبلییا کی مہریں بیئرنگ اسمبلی میں دھول، گارا اور بارش کے پانی کو داخل ہونے سے روکنے میں مدد کرتی ہیں، جس سے آئڈلر کو کان کنی، بندرگاہ اور سیمنٹ پہنچانے والے ماحول کا مطالبہ کرنے کے لیے موزوں بنا دیا جاتا ہے۔

مستحکم گرت کی حمایت اور انحراف تحفظ

تھری رولر گرت کا ڈھانچہ بلک مواد کے لیے مستحکم مدد فراہم کرتا ہے، جب کہ عمودی گائیڈ رولر بیلٹ کی ضرورت سے زیادہ حرکت کو محدود کرنے اور بیلٹ کے پٹڑی سے اترنے اور کنارے کو پہنچنے والے نقصان کے خطرے کو کم کرنے میں مدد کرتے ہیں۔

لچکدار تفصیلات حسب ضرورت

YUFENG اپنی مرضی کے مطابق گرت کے زاویوں، رولر ڈائی میٹرز اور فریم ٹریٹمنٹس کو کنویئر کی مختلف چوڑائیوں، لوڈ کنڈیشنز اور بیلٹ کی تعمیرات، بشمول سٹیل کی ہڈی اور فیبرک کنویئر بیلٹس کے لیے سپورٹ کرتا ہے۔

معیاری مینوفیکچرنگ اور مکمل معائنہ

ہر سیلف الائننگ آئیڈلر اسمبلی شپمنٹ سے پہلے منظم پیداوار اور کارکردگی کے معائنہ سے گزرتی ہے۔ مسلسل فیکٹری کوالٹی بدلنے کی فریکوئنسی کو کم کرنے اور بیرون ملک کنویئر پروجیکٹس کے لیے قابل اعتماد کو بہتر بنانے میں مدد کرتی ہے۔

کم کل آپریٹنگ لاگت

بیلٹ کے کنارے پہننے، دستی الائنمنٹ کے کام، غیر متوقع وقت اور دیکھ بھال کے تقاضوں کو کم کرکے، YUFENG سیلف الائننگ آئیڈلر بلک میٹریل پہنچانے والے نظام کی طویل مدتی آپریٹنگ لاگت کو کم کرنے میں مدد کرتا ہے۔

فیکٹری براہ راست تکنیکی مدد

YUFENG مکمل رولر پروسیسنگ اور جانچ کی سہولیات چلاتا ہے اور بلک میٹریل ہینڈلنگ پروجیکٹس کے لیے پیرامیٹر مشاورت، ڈرائنگ حسب ضرورت، فیکٹری سے براہ راست سپلائی اور انسٹالیشن کے بعد تکنیکی رہنمائی فراہم کرتا ہے۔

اکثر پوچھے گئے سوالات

Q1: کنویئر لائنوں پر یوفینگ ٹرافنگ سیلف الائننگ آئیڈلر کے لیے تنصیب کے وقفے کی کیا ضرورت ہے؟

A1: عام میڈیم لوڈ مائننگ اور سیمنٹ کنویرز کے لیے، لے جانے والے اسٹرینڈ کے ساتھ ہر 30 میٹر کے بعد ایک سیٹ لگائیں۔ لمبی دوری کے اوورلینڈ کنویئرز یا بندرگاہ کے سازوسامان کے لیے مضبوط کراس ونڈ مداخلت کے ساتھ، وقفہ کو 15-20 میٹر تک چھوٹا کریں، اور اس کے علاوہ، فلیٹ گرت سیکشنز کے دوران بیلٹ کے انحراف کو درست کرنے کے لیے سر اور دم کی پللیوں سے 15 میٹر کے فاصلے پر ایک سیٹ ترتیب دیں۔

Q2: کیا اس آئیڈلر کو فریم میں بڑی تبدیلی کے بغیر موجودہ پرانے کنویئر سسٹمز پر دوبارہ بنایا جا سکتا ہے؟

A2: ہاں۔ معیاری بیس ماؤنٹنگ ہول کے طول و عرض یونیورسل TD75 اور DTII کنویئر فریم معیارات کی پیروی کرتے ہیں، مین کنویئر سٹرنگر کو کاٹے یا دوبارہ سوراخ کیے بغیر اصل فکسڈ گرت آئیڈلر اسمبلیوں کو براہ راست بدل دیتے ہیں۔ غیر معیاری پرانے آلات کے لیے، ہم موجودہ تنصیب کے سائز سے مماثل بیس بریکٹ ڈرائنگ فراہم کرتے ہیں، جو ہموار ریٹروفٹنگ تبدیلی کو سپورٹ کرتے ہیں۔

Q3: YUFENG Troughing Self-Aligning Idler کے لیے کون سے معمول کی دیکھ بھال کی کارروائیوں کی ضرورت ہے؟

A3: روزانہ معائنہ کے لیے صرف رولر جیمنگ، گائیڈ رولر سطح کے لباس اور فریم کوٹنگ چھیلنے کے لیے بصری جانچ کی ضرورت ہوتی ہے۔ لچکدار گردش کی ضمانت دینے کے لیے مرکزی پیوٹ شافٹ کے ارد گرد دھول اور مواد کے جمع ہونے کی سہ ماہی صفائی کریں۔ پہلے سے بھری ہوئی بیئرنگ چکنا کرنے والی چکنائی عام کام کے حالات میں 12-18 ماہ تک رہتی ہے۔ اضافی چکنائی صرف اعلی درجہ حرارت کے مسلسل آپریشن کی جگہوں کے لیے ضروری ہے۔

پہنے ہوئے رولرس کو انفرادی طور پر الگ کیا جا سکتا ہے اور پورے آئیڈلر فریم کو ہٹائے بغیر تبدیل کیا جا سکتا ہے، جس سے دیکھ بھال کے کام کو بہت آسان بنایا جا سکتا ہے۔

Q4: انتہائی کام کے حالات کے لیے کون سے خصوصی تخصیص کردہ ورژن تیار کیے جا سکتے ہیں؟

A4: ہم متعدد حسب ضرورت اپ گریڈ کی حمایت کرتے ہیں: کیمیکل معدنی اور نمک کے مواد کی ترسیل کے لیے HDPE اینٹی سنکنرن رولر شیل؛ گیلے چپچپا ایسک ہینڈلنگ کے لیے موٹے ربڑ کے پیچھے والے ونگ رولرس؛ ساحلی نمک کے دھند کے ماحول کے لیے مکمل ہاٹ ڈِپ جستی فریم؛ 70℃ سے اوپر کام کرنے والی سیمنٹ کلینکر پہنچانے والی لائنوں کے لیے اعلی درجہ حرارت کے مزاحم بیرنگ؛ اور الٹرا وائیڈ 1800–2000 ملی میٹر چوڑائی والے ہائی ٹنیج کنویئرز کے لیے ہیوی ڈیوٹی رینفورسڈ فریم۔

ہم سے رابطہ کریں۔

اگر آپ کی کان کنی، بندرگاہ، سیمنٹ یا دھات کاری کے صنعتی منصوبے کو مستقل کنویئر بیلٹ کے انحراف کے مسائل کو حل کرنے کے لیے مستحکم، کم دیکھ بھال والے YUFENG Troughing Self-Aligning Idler کی ضرورت ہے، تو براہ کرم اپنے کنویئر بیلٹ کی چوڑائی، مطلوبہ رولر قطر اور سائٹ پر کام کرنے کی حالت کے پیرامیٹرز فوری طور پر ہماری سیلز ٹیم کو بھیجیں۔

ہم 24 کام کے گھنٹوں کے اندر مفت معیاری مصنوعات کے نمونے، تفصیلی تکنیکی ڈرائنگ اور تازہ ترین فیکٹری بلک پروکیورمنٹ کوٹیشن فراہم کر سکتے ہیں، آپ کے طویل مدتی کنویئر آپریشن کے اخراجات کو کم کرنے کے لیے قابل اعتماد میکینیکل ٹریکنگ اجزاء فراہم کر سکتے ہیں۔
